H8 Antennen Modifikation
Der Kleine H8 macht viel Spaß doch ist durch seine Reichweite von ca 30-60 Metern sehr begrenzt.
Eine sehr einfache Modifikation, eher eine Optimierung, erlaubt es die Reichweite drastisch zu erweitern.
Wir zeigen euch in einfachen Schritten wie ihr die Reichweite des Eachine H8 Quadcopters erweitert.
Propeller entfernen und schrauben Lösen
Zu aller erst lösen wir die Propeller, sie sitzen teilweise recht fest, mit etwas Gefühl lassen sich aber alle 4 ohne Probleme Lösen.
Merkt euch welcher Propeller auf welchen Motor wieder kommt!
Nun dreht ihr den Quadcopter um und löst die Schrauben. Je nach Version sind es 8 bzw. 12 Schrauben die zu lösen sind. Das folgende Bild zeigt euch 1 von 2 Seiten die gelöst werden müssen.
Frame entfernen
Hebelt nun vorsichtig das Frame ab - die Motoren und die Platine bleiben auf der Oberen Seite erst einmal Fixiert, wir lösen nur den unteren Frame.
Die 4 Motoren sind mit dem Oberen Frame eingeklickt, durch leichtes ziehen und hin und her bewegen lassen sie sich lösen. Wir nehmen die Platine heraus und drehen sie um.
Wir sehen nun eine kleine Antenne, diese biegen wir etwas nach oben.
Frame vorbereiten
Da wir leider kein Loch im Frame haben um die Antenne nach draußen zu führen, müssen wir etwas nachhelfen.
Dazu verwenden wir einfach ein Feuerzeug und den mitgelieferten Schraubenzier.
Erhitzt den Schraubenzier und brennt ein loch in die gekennzeichnete Stelle.
Zusammenbau

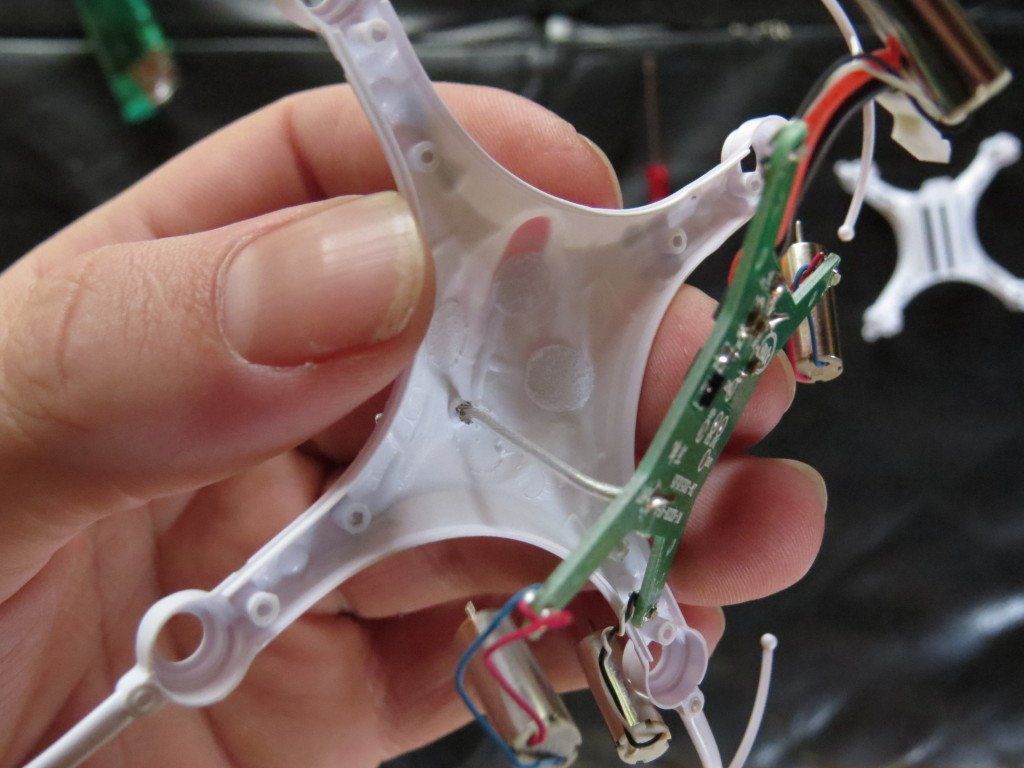

Die Antenne führen wir durch das gebrannte loch und platzieren die Platine wieder.
Nach dem das Board wieder an Ort und stelle sitzt. Klicken wir die Motoren wieder hinein
Und setzen das untere Frame wieder drauf. Alles gut verschrauben und die Propeller wieder drauf Stecken (Achten auf die Reihenfolge!).
Wenn alles gut gegangen ist sieht der Quadcopter nun so aus
Biegt die Antenne etwas um sicherzustellen das die Propeller die Antenne nicht berühren.
Fernbedienung Antennen Modifikation
Da wir nun die Antenne von dem Quadcopter H8 Mini freigelegt haben, können wir auch die Reichweite der Fernbedienung auf dem selben Wege erweitern.
Dafür drehen wir die Fernbedienung um und lösen die 2 Schrauben (1 links und 1 rechts)
Nachdem wir die 2 Schrauben entfernt haben können wir den Deckel anheben. Aber vorsichtig, es führt ein Kabel von dem Mainboard zu dem Batteriefach und ist nicht besonders lange.
Wir sehen nun am oberen rand die Antenne (im Bild gekennzeichnet mit einem Pfeil)

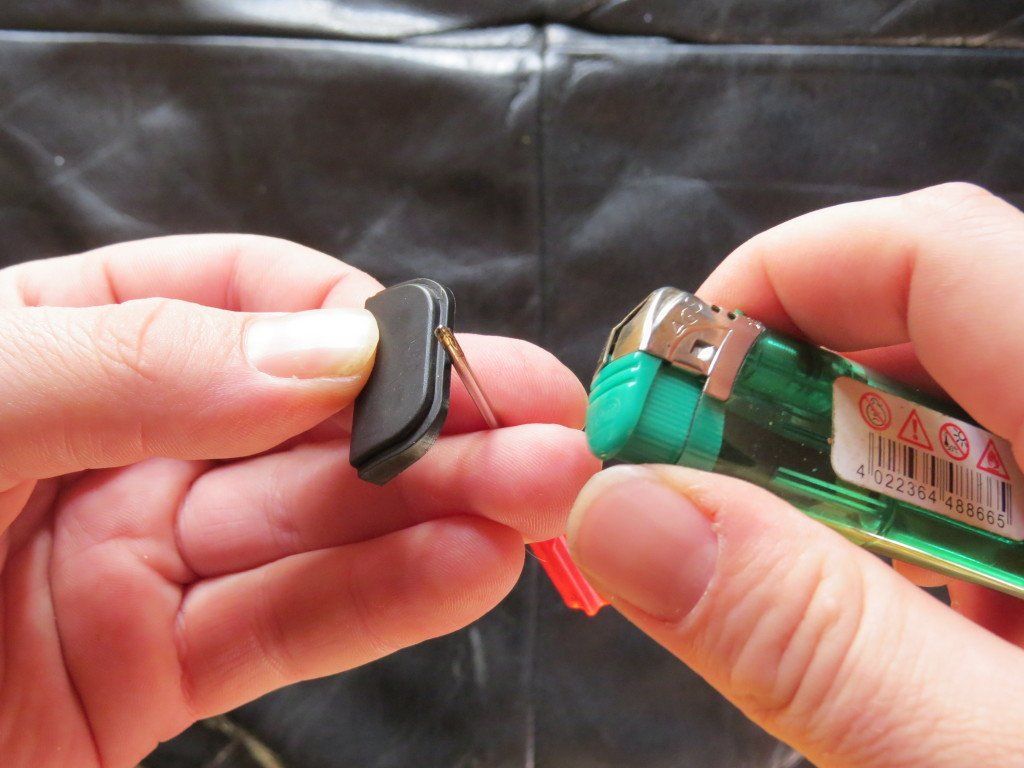

Zunächst nehmen wir das Schwarze Plastikstück ab und brennen wie beim Frame auch schon ein Loch / Kerbe in die Mitte des Plastikstückes um die Antenne nach draußen zu führen.
Jetzt biegen wir die Antenne von der Fernbedienung in die Mitte
und setzen die Fernbedienung wieder zusammen.
Durch diese Simple Modifikation habt ihr über 100 Meter Reichweite. Viel Spaß beim Fliegen!
