Buenos días comunidad amantes de la tecnología en mis post anteriores hable de cómo identificar modelos, fabricantes, tipos de tarjeta madre los programas para chequear su perfecto funcionamiento ahora vamos con los pasos a seguir a la hora de armar y desarmar de acuerdo a nuestras necesidades si vamos actualizar realizar un mantenimiento o vamos comprando componentes por partes y van aprender conocimientos básicos para adentrarnos en este hermoso mundo de ensambles de computadoras con este contenido de tarjetas madres vamos fortalecer esas debilidades para conocer las partes de la tarjeta madre que podemos conectar en cada una de ellas.
Cuando tenemos una tarjeta madre lo primero es un chequeo visual de todas sus partes. Ahora vamos a identificar conectores conexión hembra / conexión macho muy importante este término. Conectar o desconectar componentes lo podemos hacer a nuestro gusto no hay un orden en específico.
Good morning community technology lovers in my previous post talk about how to identify models, manufacturers, types of motherboard programs to check their perfect operation now let's go with the steps to follow when assembling and disassembling according to our needs if we are going to update perform maintenance or we will buy components for parts and will learn basic knowledge to enter this beautiful world of computer assemblies with this content of motherboards we will strengthen those weaknesses to know the parts of the motherboard that we can connect in each of them.
When we have a motherboard the first thing is a visual check of all its parts. Now we are going to identify connectors female connection / male connection very important this term. Connecting or disconnecting components can be done as we like, there is no specific order.
Conector Alimentación / Corriente.

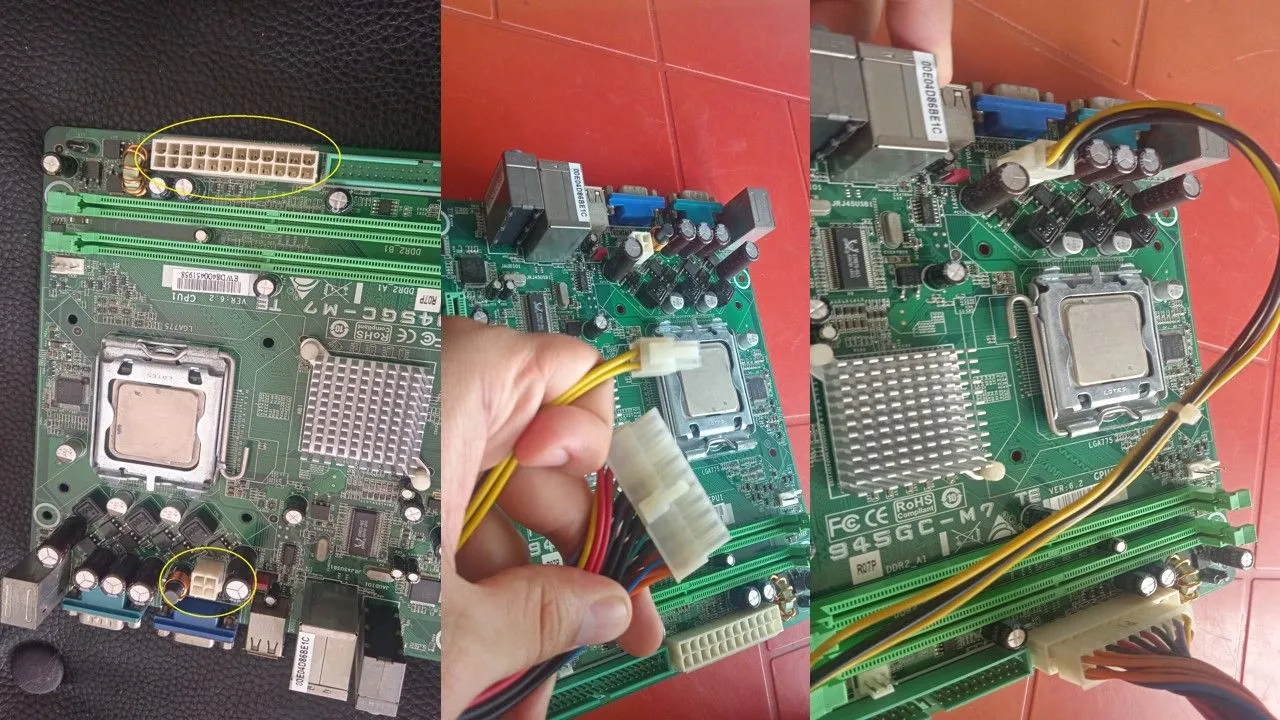

En la tarjeta madre siempre vamos a tener 2 conectores de alimentación que son la energía para que funcione, POWER 2 ATX que tiene 4 a 8 contacto y POWER 1 ATX de 24 contacto. En esta vamos a conectar los cables de la fuente de poder y son los principales para darle alimentación a tu computadora. El conector de la tarjeta madre siempre vienen del mismo color tenemos uno pequeño que es 4 a 8 contacto y uno de 24 contactos que es el grande, son los principales para dar energía.
Power / Current Connector.
In the motherboard we will always have 2 power connectors that are the energy to make it work, POWER 2 ATX that has 4 to 8 contacts and POWER 1 ATX of 24 contacts. In this we are going to connect the cables of the power supply and they are the main ones to give power to your computer. The connector of the motherboard always come in the same color we have a small one that is 4 to 8 contact and one of 24 contacts which is the big one, they are the main ones to give energy.
Conector para unidades de almacenamiento.
Están ubicado en la tarjeta madre son conectores es donde van los cable sata dependiendo del modelo de la placa trae de 2/4/6 capacidad de disco duro que podemos conectar, Son de un mismo color podemos colocar discos duros de distinto modelos. Vamos a tener la hembra conexión de la placa madre y el macho que es el cable que va conectado al disco duro.
Connector for storage units.
They are located on the motherboard are connectors is where the sata cable depending on the model of the plate brings 2/4/6 hard drive capacity that we can connect, they are of the same color we can place hard drives of different models. We will have the female connection of the motherboard and the male which is the cable that is connected to the hard drive.
Conector USB o JACK
Ubicado en la tarjeta madre con el nombre USB O JACK está compuesto de pines verticales. Es donde vamos a conectar los paneles de USB frontales podemos conectar generalmente trae 2/3/4 estos sirven de apoyo porque van en la parte superior del CASE o parte delantera donde conectamos las unidades de almacenamiento como pendrive, disco duro externo o mouse y teclado. Estos cables vienen identificados generalmente pero varia por el fabricante del case. Para no confundirnos debemos observar siempre el conector hembra de la tarjeta madre y el macho cable que trae el case. Observación si compran un CASE usado deben chequear bien los USB ellos se tienden a doblar y muchas oportunidades ocasiona un corto en la tarjeta y se dañarla.
USB or JACK connector
Located on the motherboard with the name USB or JACK is composed of vertical pins. It is where we are going to connect the front USB panels we can connect generally brings 2/3/4 these serve as support because they go in the superior part of the CASE or front part where we connect the units of storage like pendrive, external hard disk or mouse and keyboard. These cables are generally identified but it varies by the case manufacturer. In order not to get confused we must always observe the female connector of the motherboard and the male cable that brings the case. Observation if you buy a used CASE you must check well the USB they tend to bend and many times it causes a short in the card and damage it.
Conector de audio frontal
Están ubicado en la placa madre con nombre hd audio / audio está compuesto de pines verticales Este conector. Es similar al USB lo podemos diferenciar porque generalmente los case tren 2 de USB y el de audio solo trae 1 ya es la capacidad que tiene una tarjeta madre esas su principal característica es para conectar parte delantera la entrada de audio generalmente la utilizamos para conectar audífonos.
Front audio connector
They are located on the motherboard with name hd audio / audio is composed of vertical pins This connector. It is similar to the USB we can differentiate it because generally the case train 2 of USB and the audio only brings 1 is already the capacity that has a motherboard those its main characteristic is to connect front the audio input generally we use it to connect headphones.
Conector de Panel Frontal
Este genera mucha confusión cuando nos iniciamos en los ensambles de computación, está ubicado en un costado derecho parte inferior de la placa madre está compuesto de pines verticales donde vamos a conectar los cables que trae el case siempre identificados debemos conectar de acuerdo a su nombre 2 pines verticales está en la placa madre están señalado cada uno.
Encendido / apagado, Reset, LED de actividad de la unidad de almacenamiento primaria, LED de encendido.
Front Panel Connector
This generates a lot of confusion when we started in the computer assemblies, is located on the right side bottom of the motherboard is composed of vertical pins where we will connect the cables that brings the case always identified we must connect according to its name 2 vertical pins is on the motherboard are marked each.
On/Off, Reset, primary storage unit activity LED, power LED.
Conectores de fan cooler
Están ubicado en la tarjeta madre es donde vamos a conectar el fan cooler del procesador por lo general viene de color blanco está compuesto por pines verticales de 4 pines y 3 pines debemos estar pendiente cual es el de CPU fan principal porque su función es que tiene varias velocidades dependiendo de las temperaturas del procesador. El otro conector se encarga de extraer la temperatura del case. Cada uno tiene su función estar muy atentos con su posición porque sí intercambiamos va funcionar pero con el tiempo dañamos el procesador.
Fan cooler connectors
They are located on the motherboard is where we will connect the fan cooler of the processor usually comes in white is composed of vertical pins 4 pins and 3 pins must be pending which is the main CPU fan because its function is that it has several speeds depending on the processor temperatures. The other connector is responsible for extracting the case temperature. Each one has its function to be very attentive with its position because if we interchange it will work but eventually we damage the processor.
Conclusión es muy importante conocer estos aspectos a la hora de armar o desarmar un equipo vamos ganar tiempo vamos a realizar un trabajo preciso generalmente cada conector de cada función mencionada algunos fabricante colocan un solo color para facilitar el trabajo pero no en todas las oportunidades otra cosa que podemos hacer es buscar el diagrama de la posición de cada conector que para eso debemos saber el nombre del fabricante y modelo muy impórtate está letras grandes y es llamativo a la vista bueno comunidad espero que este contenido sea de su agrado estoy dispuesto a brindar asesoría cualquier duda pregunten para orientarlos mis contendió están enfocados para fortalecer y ayudar a la persona común y apasionados por la computación.
Conclusion it is very important to know these aspects when assembling or disassembling a computer we will save time we will do an accurate job usually each connector of each function mentioned some manufacturers place a single color to facilitate the work but not all the time another thing we can do is to look for the diagram of the position of each connector connector that for that we must know the name of the manufacturer and model very impórtate is large letters and is striking to the eye good community I hope this content is to your liking I am willing to provide advice any questions ask to guide my contendió are focused to strengthen and help the common person and passionate about computing.
Translated with www.DeepL.com/Translator (free version)
Todas las imágenes de los son tomadas de mi celular son mis artículos de trabajo.
Video realizado en mi celular para explicar el contenido del post
All the images of the are taken from my cell phone are my work items.
Video made on my cell phone to explain the content of the post.
