Brücke über ein Fahrradweg
Hallo Freunde und Kollegen😃
Wie ihr seht hab ich ein Projekt gehabt mit 20 Teilen einer sogenannten Brücke.
Man muss sich das so vorstellen dieses Teil was ihr auf dem Bild oben sieht wurde 20 mal produziert.
Davon werden 4 Stück nebeneinander hingestellt. Die anderen 4 werden dahinter hingestellt.
Wie man sieht stehen unten die Rundbügel raus, mit diesen werden die anderen Teile damit verbunden und ausbetoniert.
Details
Ein Teil der Brücke wiegt 57 Tonnen
Das Eisen wiegt (ohne Beton) 5 Tonnen
Die Länge ist 33,20 m
Die Breite beträgt 1,385 m
Es wurde ein Spannbeton verbaut
Es kamen 30 Litzen rein
Die Arbeitszeit betrug 27 Stunden
Warum habe ich den Abstandshalter fotografiert?
Grund war, weil die Architekten mit einem Gerät die Brücke messen ob der Abstand vom Beton zum Eisen eingehalten wurde. Siehe da bei denen hat es überall angezeigt, dass wir nur 30mm Abstand hatten.
Mein Chef kam darauf zu mir und fragte mich: Hast du schon die richtigen Abstandshalter eingebaut?
Ich: Ja habe ich.
Ich hatte daraufhin auch gleich eine Antwort.
Man sieht auf dem Bild das der Abstandshalter so ein Loch hat.
Durch dieses Loch ist eigentlich ein Draht durch damit man ihm am Korb befestigen kann. Der Abstand zum Beton beträgt 30mm😁
Seitdem binden wir die nicht mehr an. Ausser Seitlich da gehts leider nicht anders.

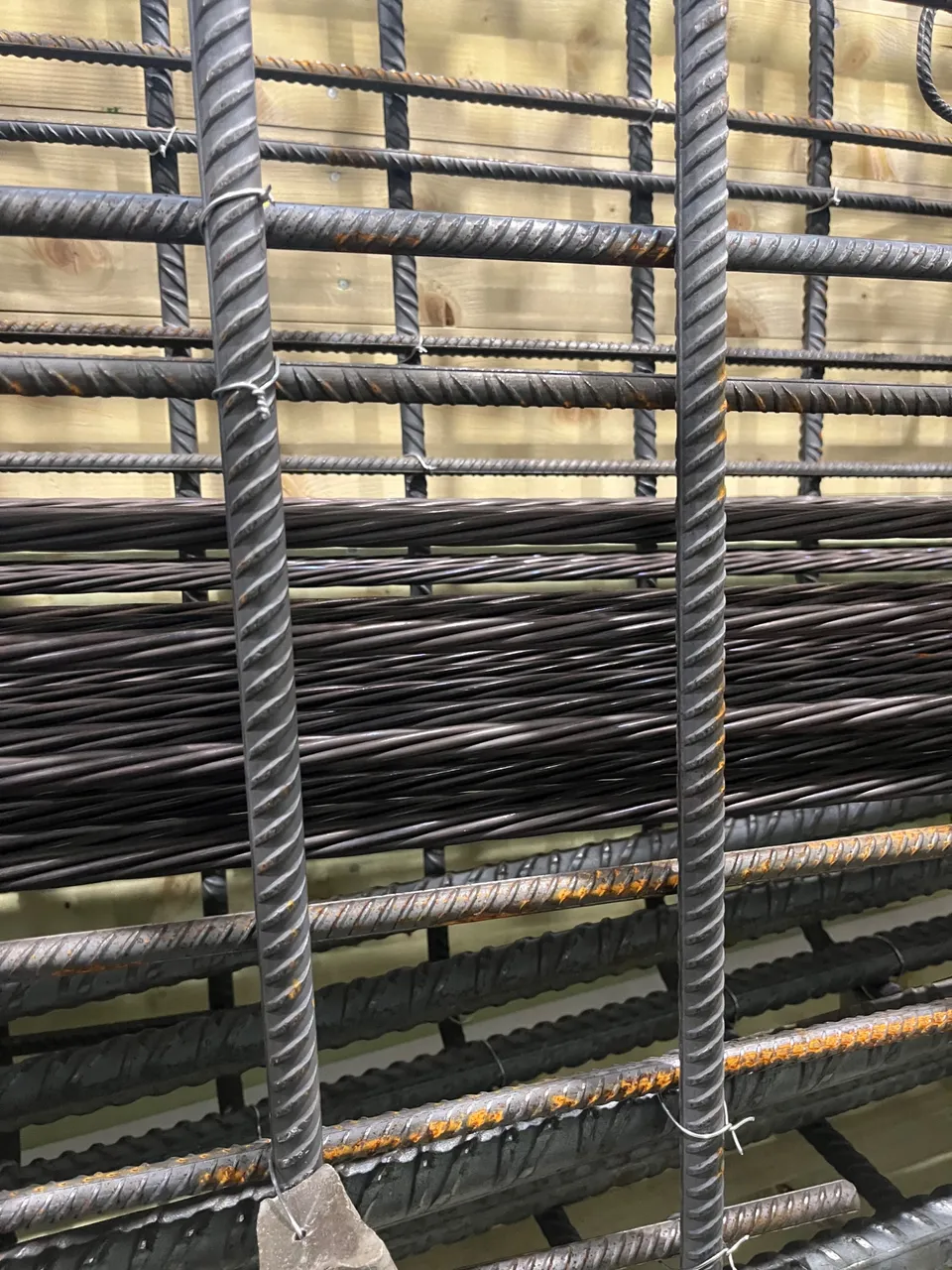

Dieses Bild zeigt wie eng die Litzen drin sind. Dadurch muss der Beton.
In dem Korb seht ihr die blöden KoboldAnker.
Die sind dafür da, damit sie ein Gerüst hinbauen können.
Das blöde daran ist, dass wir die vier Bügel pro Anker (GesamtAnker 30) selber einbauen müssen.
Zwischen den Eisen durchgreifen und festbinden. Meistens bleiben wir hängen bzw reisen uns die Haut auf.
Das ist das Litzenbild ausserhalb des Korbs. Ich schiebe daran 3 Stunden bis alle drin sind.
Echt Verrückt.
So seht ihr wenn es Fertig ist. Das Teil wird mit 2 x20T Kran rausgehoben.
Es tut mir leid, dass ich die Zeit nicht mehr so hatte um euch darüber zu berichten.
Es fällt mir auch schwer, nach 10 Stunden oder auch mehr einen Artikel zu schreiben.
Die Bilder habe ich alle selber gemacht und die Erlaubnis dafür😌
Bis Bald Dragon-ti
ENGLISH
Bridge over a bicycle path
Hello friends and colleagues😃
As you can see I had a project with 20 parts of a so called bridge.
You have to imagine it like this this part what you see on the picture above was produced 20 times.
Of these, 4 pieces are placed next to each other. The other 4 are placed behind.
As you can see, the round brackets stick out at the bottom, with these the other parts are connected to it and concreted out.
**Details
One part of the bridge weighs 57 tons
The iron weighs (without concrete) 5 tons
The length is 33,20 m
The width is 1,385 m
Prestressed concrete was used
30 strands were used
The working time was 27 hours
Why did I photograph the spacer?
Reason was, because the architects with a device the bridge measure whether the distance from the concrete to the iron was kept. Lo and behold with them it showed everywhere that we had only 30mm distance.
My boss came up to me and asked: "Have you already installed the right spacers?
Me: Yes, I have.
I also had an answer right away.
You can see in the picture that the spacer has such a hole.
Through this hole is actually a wire through so that you can attach him to the basket. The distance to the concrete is 30mm😁.
Since then, we no longer tie them. Except laterally there is unfortunately no other way.
This picture shows how tight the strands are inside. This must be the concrete.
In the basket you can see the stupid goblin anchors.
They are there so that they can build a scaffold.
The stupid thing is that we have to install the four brackets per anchor (total anchor 30) ourselves.
Reach through between the irons and tie them down. Most of the time we get stuck or tear our skin.
This is the strand picture outside the basket. I push on it for 3 hours until they are all in.
Really crazy.
So seht ihr wenn es Fertig ist. The part is lifted out with 2 x20T crane.
I'm sorry that I didn't have the time to tell you about it.
It is also hard for me to write an article after 10 hours or even more.
I took all the pictures myself and have permission to do so😌.
See you soon Dragon-ti
