Hello friends. Today, I will share with you about my work and the introduction of the devices I use. As I mentioned in my introduction post before, I am an electrical-electronics engineer. Escovent Energy Consulting Tic. Ltd. I am also working in . This company mostly works on periodic controls, electrical internal installation controls. In addition, it provides services in many branches such as energy studies, energy identity certificate (EKB), low voltage (LV), medium voltage (MV), high voltage (HV), transformer management, solar power plants (GES), heating and cooling systems. gives. For now, I am doing electrical internal installation control work.
Merhaba arkadaşlar. Bugün sizlere işim üzerine ve kullandığım cihazların tanıtımı üzerenine bir paylaşım yapacağım. Daha öncede tanıtım postumda belirtmiştim, elektrik-elektronik mühendisiyim. Escovent Enerji Danışmanlık Tic. Ltd. Şti de çalışıyorum. Bu şirket daha çok periyodik kontroller, elektrik iç tesisat kontrolleri üzerine çalışıyor. Bunun yanın da enerji ettütleri, enerji kimlik belgesi (EKB), alçak gerilim (AG), orta gerilim (OG), yüksek gerilim (YG), trafo işletmeciliği, güneş enerji santralleri (GES), ısıtma ve soğutma sistemleri olmak üzere birçok dalda hizmet vermektedir. Ben şuan için elektrik iç tesisat kontrol işini yapmaktayım.
Where, how and using which devices do I perform these checks? I control the electrical and indoor installations of 18 hotels of Tui company and a total of 29 hotels, including 11 different hotels. Control: It consists of 6 stages: panel control, grounding measurement, leakage current relay test, thermal measurement, transformer control and lightning rod measurement.
Bu kontrolleri nerede, nasıl ve hangi cihazları kullanarak yapıyorum? Tui şirketinin 18 otelini ve bundan ayrı 11 farklı otel olmak üzere toplamda 29 otelin elektrik iç tesisat kontrolünü yapmaktayım. Kontrol: pano kontrolü, topraklama ölçümü, kaçak akım rölesi testi, termal ölçüm, trafo kontrolü ve paratoner ölçümü olmak üzere 6 aşamadan oluşmaktadır.

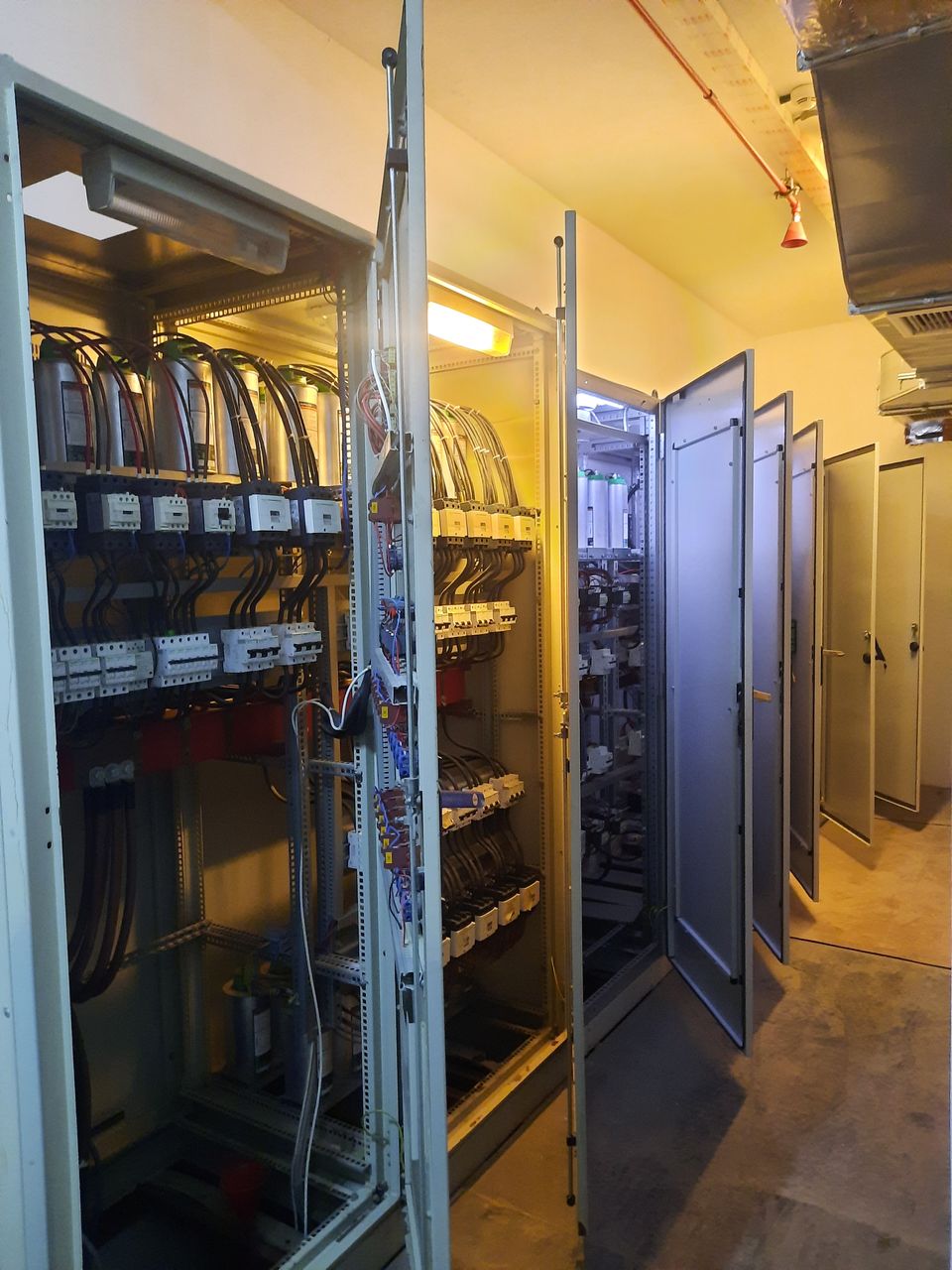

Clipboard control: I am proceeding on the criteria that we have prepared for ourselves from Excel in clipboard control. If something else happens or if I see an abnormal situation on the board, I photograph it and add it to the report.
Pano kontrolü: Pano kontrolünde kendimize Excelden hazırlamış olduğumuz kriterler üzerinden ilerlemekteyim. Bunların dışında birsey olursa veya panoda anormal bir durum görürsem fotograflayarak rapora ilave ediyorum.
Grounding measurement: I measure the grounding measurement with the indoor installation controller of the C.A 6116N installation tester. To measure the grounding resistance, I bring the device to the Zs position and touch the probes of the 3 cables connected to this device to the phase, neutral and grounding of the panel. Then, after seeing the 220V value between phase ground and phase neutral, I press the test button.
Topraklama ölçümü: Topraklama ölçümünü C.A 6116N installation tester cihazı iç tesisat kontrol cihazı ile ölçüyorum. Topraklama direncini ölçmek için cihazı Zs konumuna getiriyorum ve bu cihaza bağlı olan 3 kablonun problarını panoda faza, nötre ve panonun topraklamasina temas ettiriyorum. Daha sonra faz toprak arası ve faz nötr arası 220V değerini gördükten sonra test düğmesine basıyorum.
Then it shows me the device grounding resistance. Well, how many ohms this resistor will be suitable. Resistors below 10 ohms are suitable.
Sonrasında bana cihaz topraklama direncini gösteriyor. Peki bu direnç kaç ohm olursa uygun olur. 10 ohm nin altındaki dirençler uygundur.

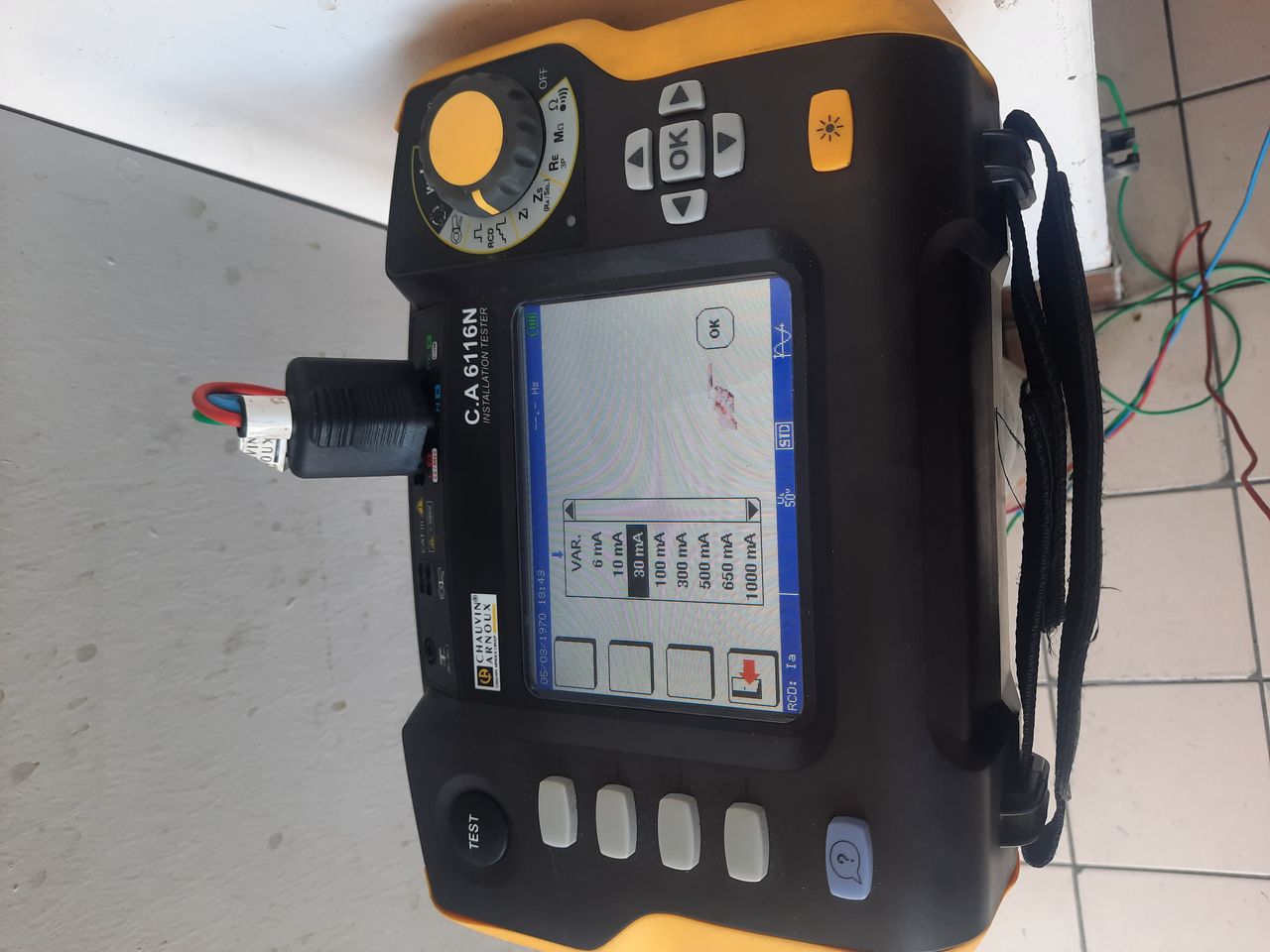

Residual current relay test: I also do this test with the C.A 6116N device. I turn the device to RCD to make the measurement. In addition, we look at the capacity of the leakage current relay and adjust accordingly, if it is 30mA, 30 mA, if it is 300 mA, 300mA, or if it is a different capacity, we get used to that value and ok.
Kaçak akım rölesi testi: Bu testi de C.A 6116N cihazı ile yapıyorum. Ölçümü yapmak için cihazı RCD konumuna getiriyorum. Ayrıca kaçak akım rolesinin kapasitesine bakıp ona göre ayarlar kısmından 30mA lıksa 30 mA yı 300 mA lıksa 300mA yı veya farklı bir kapasitedeyse o değere alışıyoruz ve okeyliyoruz.
Then I said that there are 3 wires in the device, phase, neutral and ground wires. We don't need to use all three of them this time. We can do the test without using the neutral. But anyone can use it. I don't usually bother with it, I don't use it. We do this test from the output of the residual current relay. After making the settings, we touch the probe of the ground cable to the ground busbar on the panel, in phase with the point at the output of the residual current relay, and we make our measurement.
Daha sonra cihazda 3 kablo var demiştim faz, nötr ve toprak kabloları. Bunların bu defa üçünü de kullanmamıza gerek yok. Nötrü kullanmadanda testi yapabiliyoruz. Ama isteyen onuda kullanıyor. Ben genelde ugrasmiyorum onu kullanmıyorum. Bu testi kaçak akım rölesinin çıkışından yapıyoruz. Ayarları yaptıktan sonra toprak kablosunun probunu panoda toprak barasına degdiriyoruz fazıda kaçak akım rölesinin çıkışındaki noktaya degdiriyoruz ve ölçümümüzü yapiyoruz.
We try this event in 3 phases. If they all beat, it's solid. If it doesn't, it's broken. As seen in the photo, this leakage current relay has tripped. So solid.
Bu olayı 3 faz içinde deniyoruz. Hepsi atıyorsa sağlamdır. Atmıyorsa bozuktur. Fotograftada görüldüğü üzere bu kaçak akım rölemiz attı. Yani sağlam.
Thermal measurement: I take the thermal measurement with Testo's thermal imager. So why do we do thermal measurement? To see the temperatures in the cables. When the cables get too hot, their insulation melts and they come into contact with different phases, and then it can cause a fire. In order to prevent this incident, we check the cable temperatures with a thermal camera and if there is any heating, we add it to our report and intervene.
Termal ölçüm: Termal ölçümü Testo'nun termal kamerasıyla yapıyorum. Peki termal ölçümü niye yapıyoruz? Kablolardaki sıcaklıkları görebilmek için. Kablolar çok ısınınca dışındaki yalitimi eriyor ve farklı fazlara temas ediyor sonrasında yangına sebebiyet verebiliyor. Bizde bu olayın önüne geçmek için kablo ısılarını termal kamera ile kontrol ediyoruz ve herhangi bir ısınma varsa raporumuza ekliyoruz ve müdahale ediliyor.
I would like to share with you the following images of heating and slight damage to the cable.
Sizlere ısınmanın oldugu ve hafif kablonun hasar gördüğü şu görüntülerine paylaşmak istiyorum.
Transformer control: I perform this measurement with a thermal camera. I am checking the transformer by looking at the surface temperature and cable temperatures.
Trafo kontrolü: Bu ölçümüde termal kamera ile gerçeklestirmekteyim. Trafonun yüzey sıcaklığına ve kablo sıcaklıklarına bakarak kontrolünü yapıyorum.
Lightning rod measurement: I can measure lightning rod with indoor installation control device and with meger. But I generally prefer to use the meger device. In order to make this measurement, we need to drive two stakes into the ground. I drive two piles with a distance of 6-7 meters between them and connect the ends of the cable coming out of the device to them. Then I touch the end of the cable coming down from the lightning rod and the cable coming out of the PE end of the device and I measure it.
Paratoner ölçümü: Paratoner ölçümünü iç tesisat kontrol cihazı ile ve meger ile yapabiliyorum. Ama meger cihazını kullanmayı tercih ediyorum genelde. Bu ölçümü yapabilmek için toprağa iki adet kazık çakmamız gerekiyor. İki adet kazığı aralarında 6-7 metre mesafe olacak şekilde çakıyorum ve bunlara cihazdan çıkan kablonun uçlarını bağlıyorum. Daha sonra paratonerden inen kablonun ucuna da cihazın PE ucundan çıkan kablosunu değdiriyorum ve ölçümü yapıyorum.
These are the six stages, friends, I am controlling with these devices. Thanks for stopping by, see you in my next post. 🤚🏻
Altı aşama bunlar arkadaşlar bu cihazlar ile kontrol yapıyorum. Uğradığınız için teşekkürler bir daha ki postumda görüşmek üzere. 🤚🏻
