Greetings to the DIY Hive community as always wishing you are in the best situation and condition possible. And that if life is entertaining causing you endless setbacks and bitterness (as sometimes happens), in that case I wish you all the encouragement possible so that you can move forward.
I've been pretty busy recycling some light activated lamps, which should be easy because they have a fairly simple circuit. But the reality is that they have held up like a topsy-turvy cat after a couple of cups of coffee and donuts.
They have given me a lot of battle, one of the problems was when testing a Triac, which to put us in context I will give you the definition from Wikipedia:
“A TRIAC or triode for alternating current is a semiconductor device, from the family of thyristors. The difference with a conventional thyristor is that it is unidirectional and the TRIAC is bidirectional. In a colloquial way, it could be said that the TRIAC is a switch capable of switching alternating current "
(https://es.wikipedia.org/wiki/Triac)
Image's Source - Fuente de la Imagen
The Triac is the electronic switch with which we can activate the relays of the electronic cards in alternating current, which we can frequently find in the electronic cards of clothes washers, motor controls, automatic lights, among other equipment.
The fact is that in this type of component it is better to test it using the voltage with which it works normally (110 volts), since if we test it with the tester we cannot use more than the 12 volts that the batteries of the fitting room. So you can have a false measurement using the tester and when the electronic component is measured using its working voltage, the component tells you if it really has a fault. (This is something I often find when checking diodes)
Well, I had to stop to make a Triac tester that was simple and worked at 110 Volts, which is the voltage of regular use for residences in my country. Those who have seen my other works know that I am dedicated to the recycling of cards and electronic equipment, So I may need to quickly measure about 10 or 15 Triacs that I have recycled from the cards that I disassemble in the week.
I got a pretty sober circuit at 110 Volts, on the electro-comput blog. It only required a 1K Ohm resistor (brown, black, red), a button, the three connection points to test the Triac (Mt1, Mt2, G) and an output for a 110 Volt bulb, which would be the witness. or element of the signal output.
Image's Source - Image Source
I am not going to use a bakelite board to make the circuit, the cost of bakelite is too high to spend making such a simple circuit. I wanted to do the circuit with the corrugated cardboard technique, but in the end I decided to do the circuit with the open wire technique.
It is not an electronic voodoo, as much as it seems, the circuit has not misbehaved. It is the same principle that is used in the blacksmith molds when we give the shapes to the steel bars for the construction of the bars or the internal structures for the masonry columns.
Single stranded wire works great making circuits with this open wire technique. I used led connectors and cables that I have recycled from a computer, to be able to make the test connections that I will use with the Triac.
Do not connect the indicator bulb to the output point indicated in the circuit, for now use the signal output where the bulb would go to verify the voltage output with the tester. (if I used a light bulb, the glare from the light would not have allowed me to make a good image)

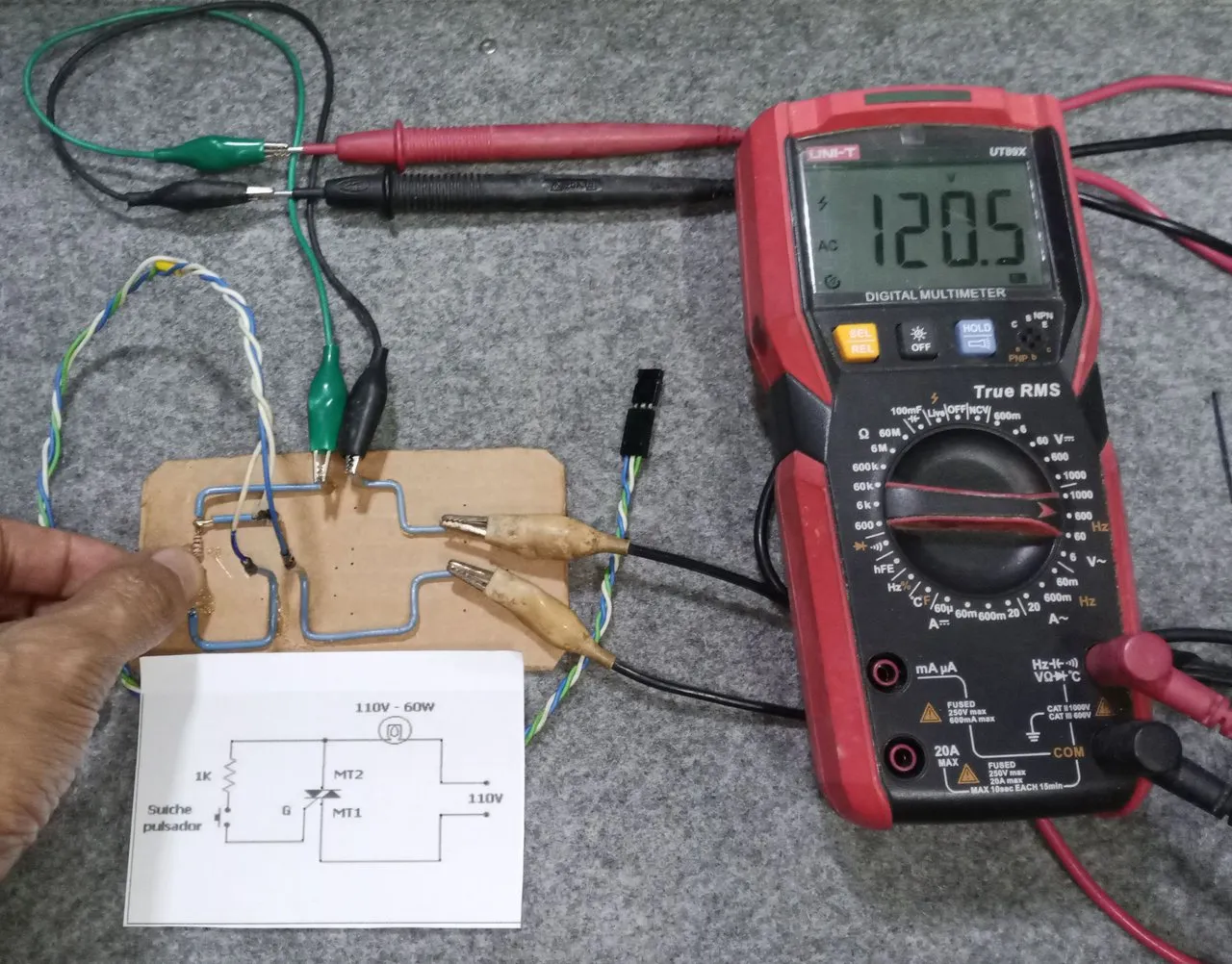

I activate the button of the test circuit and I verify the operation of the Triac, the output of the circuit when activating the button (which measures the tester) tells me that I get 120 Volts.
I fixed the circuit to a cardboard base to give it stability and the circuit is ready to help me with the recycling of components and in the repair work.
Well, thank you very much for stopping by and reading me.
The publication is not in itself a tutorial, I am only sharing the way in which I am solving the problems that appear to me in the work of the workshop.
If you are going to do any work related to electricity, remember to get trained in that area, avoid possible accidents.
Have an excellent week.
Peace.
I have used Google translate for the English language.
The images unless indicated are captures of my workshop work.
