Greetings to the Hive DIY community, this year 2025 is coming in strong, I hope it has been for the best for all of you.
At one of my relatives' houses they were going to throw away an old refrigerator, so I stopped by to see what condition it was in. I wasn't going to publish the work at first, so I took the images after I had already had a day of work.

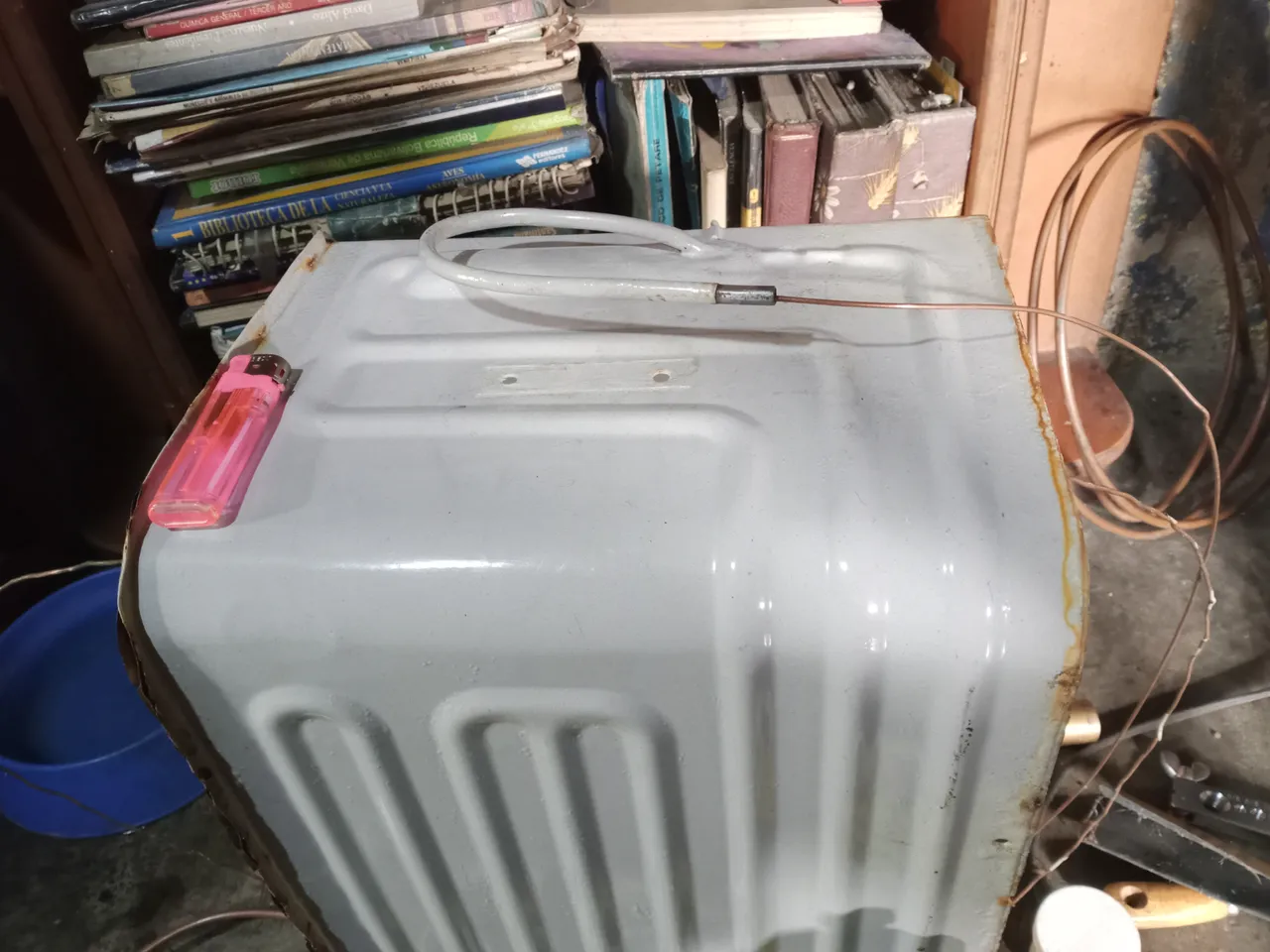

The chassis was very well preserved, but most of the pipes were made of steel and over time they ended up corroding and becoming porous, allowing the refrigerant to escape.
The compressor motor, even though it looks very deteriorated, has sufficient compression power.
The horsepower (highlighted in red) and the amp draw (highlighted in yellow) were indicated on these old compressors, nowadays compressors have a model coded with that information.
I welded a valve to the compressor discharge pipe and measured the compression, the compression of a common household refrigerator motor has to be equal to or greater than 150 PSG, any value less than that makes the use of the compressor in a refrigerator unfeasible.
So the compressor is the first thing to be measured before working on a refrigerator.
The high pressure gauge was damaged, but I had already measured it with another gauge, the image is for reference.
To re-pipe the condenser coil I used leftover 1/4" copper tubing I had in storage, left over from previous jobs that had been collecting dust.
The evaporator coil (the part that cools and goes inside the refrigerator) was a little more complicated.
The evaporator coil pipe had another pipe, (the capillary tube pipe) that carries high pressure refrigerant liquid, inside the pipe that returned to the compressor (the pipe that is wider than 1/4") with low pressure gas.
It is an efficient form of construction, through the capillary tube goes high pressure and high temperature refrigerant liquid, this capillary comes from the condenser coil (entrance to the coil through the red box) and through the large tube low pressure gas returns to the compressor (returns to the compressor through the green box), the exchange of temperatures helps a lot to the operation of the circuit cooling.
I had to cut a rusty tube without breaking the pipe that was on the inside.
I soldered the new copper pipe to the evaporator coil, but left the capillary tube on the outside.
These old refrigerators are extremely simple, this job of re-plumbing and getting it working took about three days, if I was in better health it would have only taken one day of work.
With calm and care, this work was completed.
Creating a vacuum in the cooling circuit, with a special pump is very helpful, many failures occur when a repair is not accompanied by a good vacuum (at least 24 mmHg), before charging the refrigerant.
Okay, I'm glad we finally kept the fridge out of the trash, it worked without any issues, someone else will do the painting and changing the rubber on the doors, I did my part and I hope this fridge works for many more years.
The working pressure is fine, it's about 10 psi.
The amp consumption is acceptable, it's impressive that such an old engine that was abandoned had so much life.
If you rub the door rubbers with Vaseline and apply heat with a hair dryer, you can rehabilitate them, it's a repair or recycling, but it's a slow and tedious job that takes quite a while.
But I think they're going to send them to change them for a new set of door rubbers.
As always, if you're interested in this world of repairs and restorations, the first thing you should do is a technical training course, let's avoid accidents or damaging equipment.
Thank you so much for stopping by and reading.
Well, I hope you have a great week.
Peace.
- I used Google Translate for English.
- The decorative banner in Spanish was made with TextStudio.
- The images, unless otherwise noted, are screenshots of the workshop work.
