Greetings, Hive DIY community, I wish you good health and peace of mind this week. Fortunately, my health has improved a little, and I hope that next week I'll only have my usual chronic health issues, which I now know how to deal with.

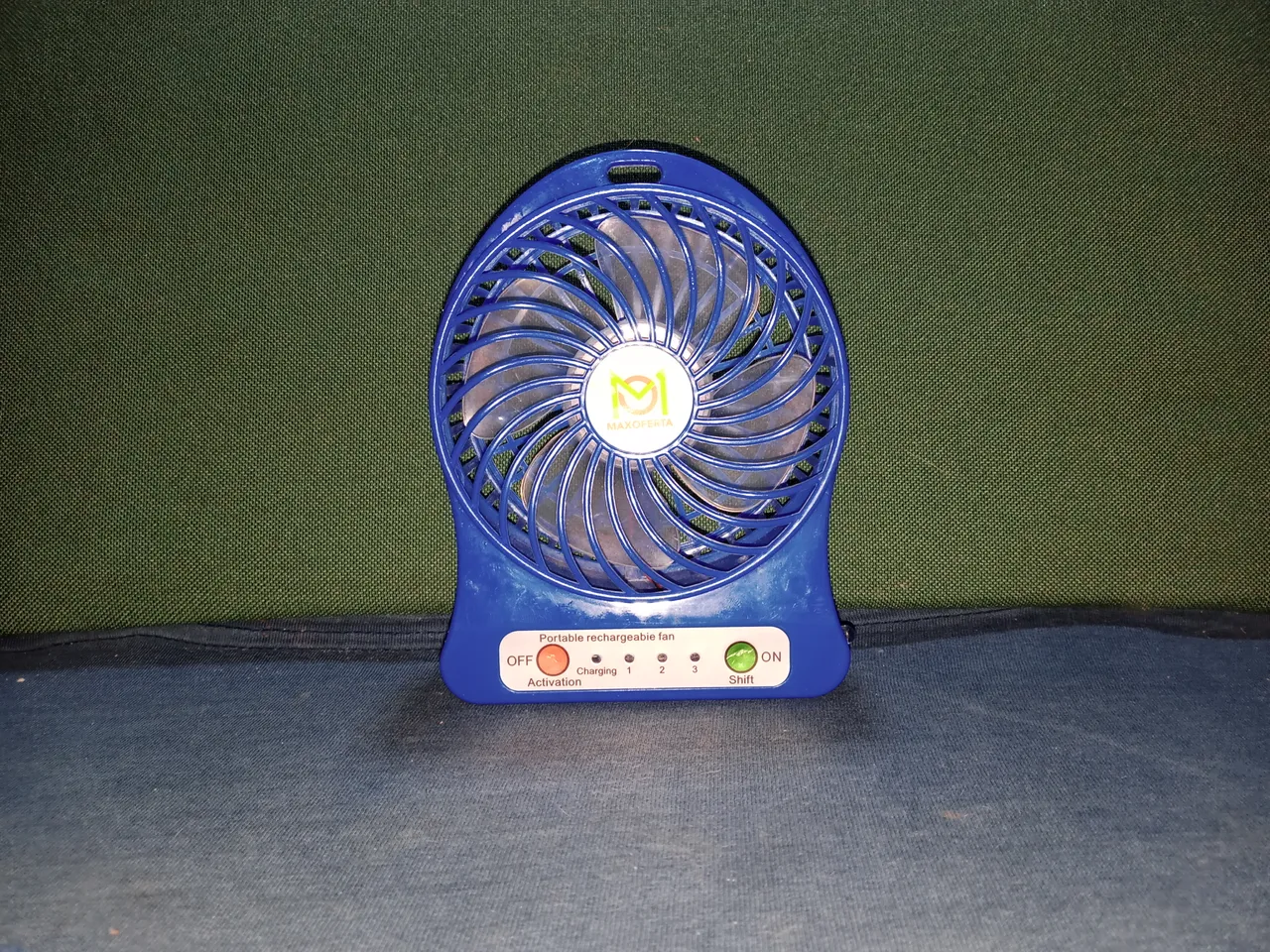

This time, I'm sharing how I repaired a toy fan with recycled parts from discarded DVDs.
The problem with this fan is that it didn't respond to the power command; when I activated it, the blade wouldn't spin.
The fan has a 3.7-volt lithium-ion battery, just like the Chinese speaker in my previous post.
As you can see, these rechargeable batteries don't have any screen printing indicating polarity; they only have a notch on one side, indicating the positive side.
So I used a marker to define the polarity, and it worked flawlessly.
The most basic thing to do in these tests is to measure the battery or the transformer input, depending on what applies to the device being tested.
I check the rechargeable battery and the voltage is appropriate, I do not have a meter to verify the intensity of the current in 3.7 volt batteries (remains pending for a future project)
I did a quick check of the circuit board, there were no traces of sulfates or damage, I discharged the voltage on the board with a tool made from a microwave bulb and measured components, everything looked good.
The fan's battery charger uses the same charging connection as many cell phones, so I checked the charging circuit and so far there's been no problem; everything seems to be working fine.
The fault had to be the motor, without a doubt.

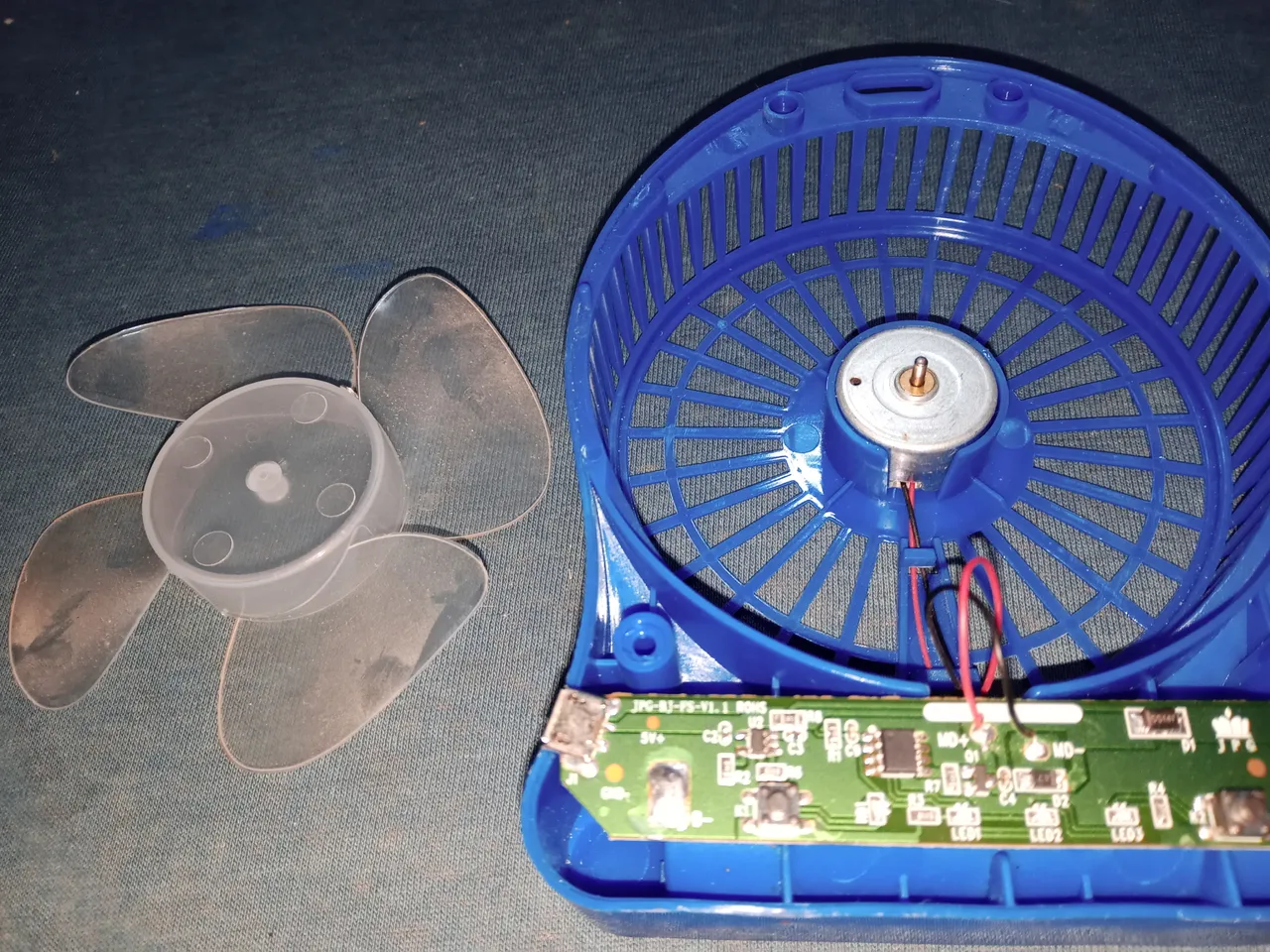

The fan blade is already pressure-mounted at the factory and the fan motor was inserted in the same way, it is pressed into its support and to secure the motor, a few drops of hot silicone were placed at the factory.
You can apply a few drops of alcohol to the silicone bar and the stuck silicone will come off after a while, or you can apply heat with a hair dryer.
It doesn't require too much heat or long waits, and it's my favorite method, so I applied hot air with the hair dryer.
I verify that the polarity of the motor power supply is correctly indicated on the electronic board before desoldering.
Using an adjustable power supply, I tested its operation. I applied three volts. The motor was indeed faulty. If I applied voltage, I had to assist the start by manually turning the motor shaft, and after a short time of operation, it stopped.
Maintenance of these motors is simple; sometimes, it's enough to greatly extend their lifespan. You just need to immerse it in alcohol and apply about three volts for a couple of minutes.
There's no danger in performing this maneuver. I've recovered motors of this type many times with this simple maintenance.
The motor was damaged. After maintenance, it continued to fail, and I had to replace it with another one.
I looked in the spare parts yard for recycled motors. I have motors from many discarded devices: old tape players, motors from damaged toys, old VHS tapes, and tons of DVD motors salvaged from abandoned devices and recovered from the scrapyard.
These DVD motors have short and long shafts; I needed a motor with a long shaft for the replacement.
It was very easy to assemble. I checked it and the fan worked perfectly.
These motors vary their speed in the same way as DVD motors, but in this case the exact speed is less demanding. The old motor wouldn't work well for fixing a DVD, but they work perfectly in a fan.
A DVD player plays a disc from the center outward. As the player moves, the motor that spins the disc must adjust its speed precisely to retrieve the information and reproduce it accurately.
Interestingly, vinyl or LP records were played from the outermost edge toward the center of the disc, unlike DVD or Blu-ray discs, which are played from the center of the disc outward.
Thank you so much for stopping by and reading.
I wish you a great week.
Peace.
As always, I remind you that before making a repair or working on any equipment, you should have a minimum of basic knowledge. It's best to get training to avoid accidents or damaging any equipment.
