This time, I'm sharing the restoration of a DirecTV remote control belonging to a rather elderly neighbor.
Luckily, over the years, I've accumulated spare parts for a multitude of devices, so I have plenty of material to do a decent restoration.
I took apart the remote control. The screws were badly corroded, so it was a long and painful process. The internal parts are covered in a sticky substance that prevents the keys from making contact, so it can't work properly.
I understand that the sticky substance is a particular type of fungus, but it could also be coffee grounds or some drink that has fallen on the keys.
The recipe for curing the keyboard problem is simple: water, soap, and a good brush.
In the case of the electronic board, we can use alcohol or another solvent. I used paint thinner to remove the sticky substance so the keys on the keypad could work properly.
While I was cleaning the electronic board, I discovered that the electrolytic capacitor on the back of the circuit had corroded, and one of the terminals had come loose.
Ideally, the boards would always be the same and the components would always be interchangeable, meaning a damaged board could be used as a spare.

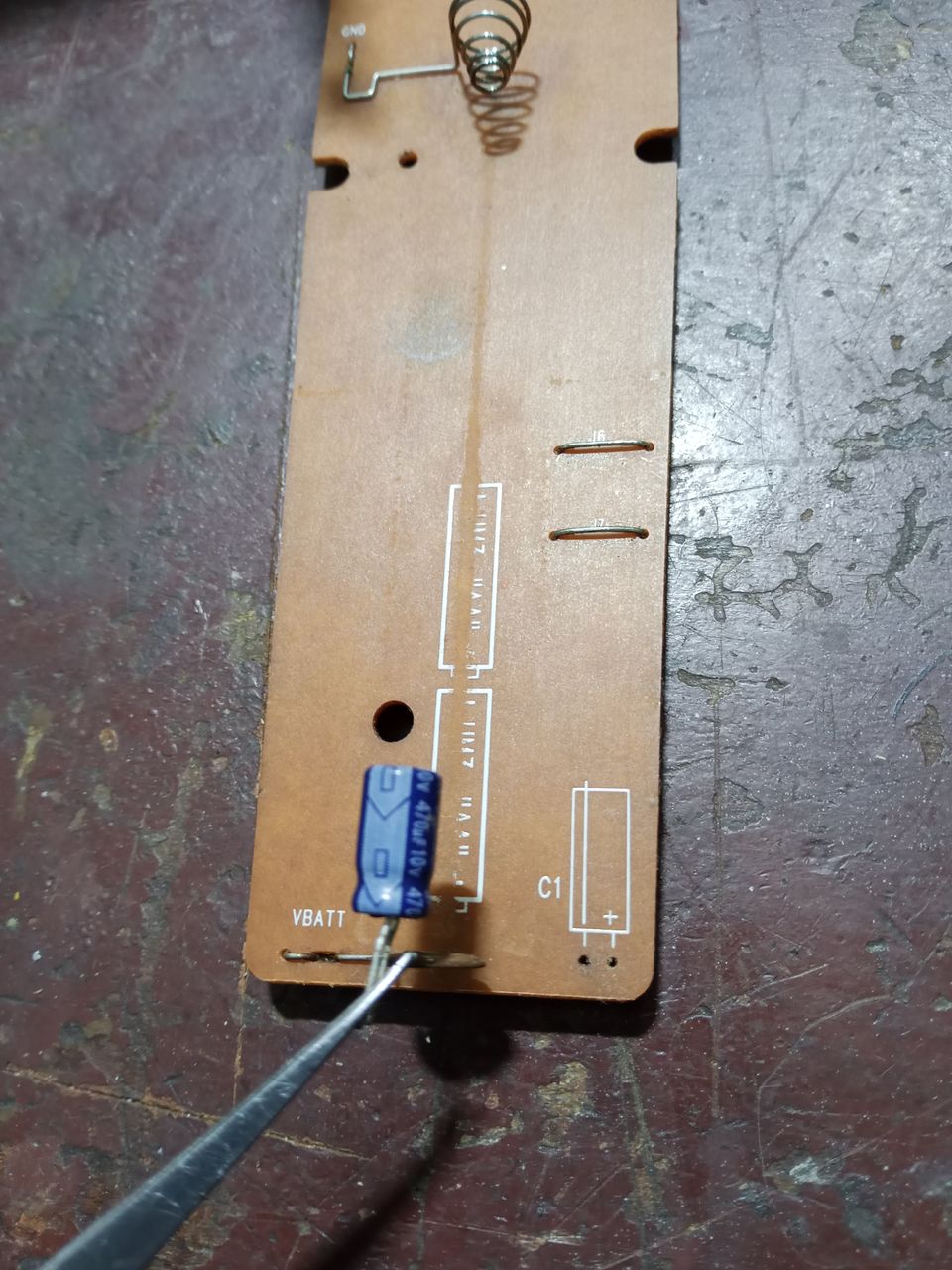

But in reality, there are always exceptional cases, as in these two boards I'm showing: most commonly, if it has an electrolytic capacitor, it's 470 uf per 10 volts, but I've found electronic boards with 100 uf per 10 volts capacitors.
Replace the damaged capacitor, respecting the polarity markings. This polarity can vary between different electronic boards.
On this electronic board, the negative pole of the electrolytic capacitor faces the positive terminal of the battery. I have several boards where the positive pole of the capacitor faces the battery terminal.

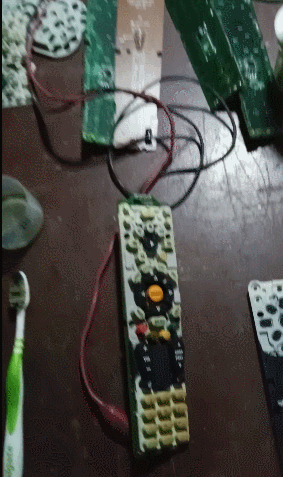

To test the circuit board's operation, I use an adjustable voltage DC power supply.
I've had problems with faulty batteries in previous projects. Using an adjustable power supply makes testing more reliable.
As always, the voltage must be connected respecting the positive and negative polarity of the circuit board.
This time, the repair was simple. In the end, I replaced the keyboard because the original one was missing a key and the letters were badly damaged. I replaced the damaged electrolytic capacitor and cleaned the electronic circuit board.
It's very rare that a remote control is beyond repair, but it can happen, such as when one or more copper leads on the circuit board are corroded, or when the remote control's microchip is damaged, which is extremely rare, but I have two boards with this fault. These are rare cases that can occur.
The easiest way to test that a remote control is working is with the help of your phone's camera, or with a digital camera. The eye can't see the LED working, but the camera can.
A very rare case of remote control failure is that either the LED or the emitter LEDs are damaged, and the circuit board is working perfectly. I've had a couple of cases with this failure, and in the end I was able to repair it, but it took me more time.
