!Saludos comunidad de Hive!
¿Has escuchado sobre proyectos de cálculo estructural?
Con gusto te mostraré uno de los más recientes proyectos estructurales que he realizado. Se trata de una edificación de dos niveles para ser usada como oficinas.
Existe una estrecha relación entre el profesional de la arquitectura y el ingeniero civil, éste último dependiendo de su especialidad, ya que no todos se inclinan por calcular estructuras.
Un caso práctico es el proyecto antes mencionado, donde el propietario contrató a una arquitecta para que diseñara una edificación con los espacios y requerimientos que el necesitaba. Luego para poder tramitar permisos municipales y hacer la construcción deben tener los planos y documentación pertinente.
Razón por la cual la arquitecta contrató los servicios profesionales del ingeniero calculista para generarlos partiendo del diseño inicial y respetando las dimensiones y geometría propuesta.
Una vez acordado el contrato de servicios profesionales, se procede a la lectura y análisis de los planos arquitectónicos, chequeando los ejes, las dimensiones entre columnas, geometría propuesta, elementos apoyados en volado, etc.
Plano de planta baja
Plano de planta alta
Plano fachadas
Una vez tomados los primeros datos, se introducirán en el software staad pro para armar el modelo tridimensional.
Modelo tridimensinal de la estructura en software staad pro.
Luego de darle propiedades y secciones a los elementos para este caso de acero estructural, se procedió a aplicar las cargas (permanentes, variables, espectro símico y de viento) según la normativa vigente de cada país.
Aplicación de cargas a la estructura.
Se hace el análisis estructural completo para determinar acciones de la estructura y tomar decisiones referentes a sus elementos.
Chequeo los desplazamientos para que estén dentro de los valores permitidos.
Una vez obtenidos los valores de las reacciones de los apoyos se procede a calcular las fundaciones en éste caso fundaciones aisladas. Para ello debe contar con un estudio preliminar de suelos.
Cálculo de fundaciones con software IP3 .
Una vez realizado todos los análisis y tomadas las decisiones más óptimas para los diferentes elementos se procede a digitalizar los planos constructivos.

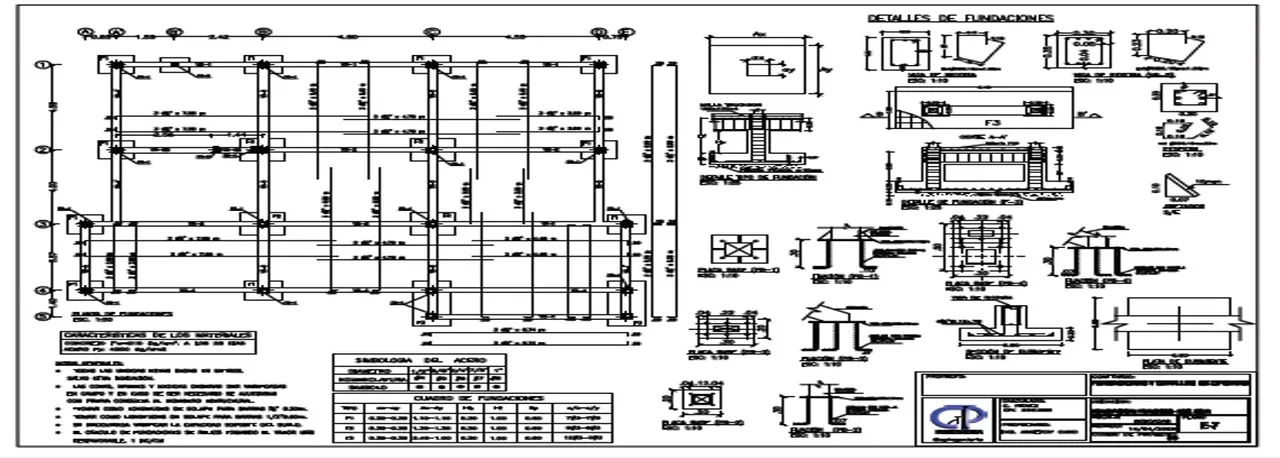

Plano de fundaciones.
Plano de envigado de entrepiso.
Plano de envigado de techo.
Plano de pórticos.
Plano de escalera.
Luego con ayuda de los planos, realizan los cómputos métricos o metrados, allí se cuantifican las cantidades de obra dependiendo de cada actividad. Dicha información se recomienda hacerse de manera sistematizada y ordenada con descripciones apegadas a las normas vigentes.
Planilla de cómputos métricos.
Todo el cálculo estructural debe ir soportado por un documento llamado memoria de cálculo, en el cual se describe la ubicación y nombre del proyecto, la hipótesis de diseño, el software, las normas, las cargas, el procedimiento, los materiales utilizados, y el análisis de los resultados obtenidos.
Documento de memoria de cálculo.
Herramientas de trabajo utilizadas para éste tipo de proyecto:
Computador con procesador Intel i5, 8 Gb de memoria RAM.
Software Autocad 2017, Staad pro v8i, IP3 fundaciones.
Paquete office; Excel, world.
Es importante tener muy presente para quienes estén comenzando a realizar trabajos similares, que el alto sentido de la responsabilidad debe ser una premisa, así como la ética y el profesionalismo.
¡Gracias por leerme! Espero les haya gustado.
Estaré compartiendo proyectos de otras disciplinas muy pronto.
Sigueme en Instagram / @cpingenieria
Discord: carlosp18
