La capacitancia
Capacitancia, es la propiedad de un conductor eléctrico, o conjunto de conductores, que se mide por la cantidad de conductores separados. Carga eléctrica que se puede almacenar en ella por unidad de cambio en el potencial eléctrico. La capacitancia también implica un almacenamiento asociado de energía eléctrica. Si la carga eléctrica se transfiere entre dos conductores inicialmente sin carga, ambos se cargan por igual, uno de manera positiva, el otro de manera negativa, y se establece una diferencia de potencial entre ellos. La capacitancia C es la relación entre la cantidad de carga q en cada conductor y la diferencia de potencial V entre los conductores, o simplemente C = q / V.
Unidad de Carga Eléctrica
La unidad de carga eléctrica es el culombio y la unidad de diferencia de potencial es el voltio, de modo que la unidad de capacitancia, llamada el faradio (simbolizado F): es un coulomb por voltio.
Faradio
Un faradio es una capacitancia extremadamente grande. Las subdivisiones convenientes de uso común son una millonésima parte de un faradio, denominado microfaradio (μ F), y una millonésima parte de un microfaradio, llamado picofaradio (pF; término más antiguo, micromicrofaradio, μμ F). En el sistema electrostático de unidades, la capacitancia tiene dimensiones de distancia.

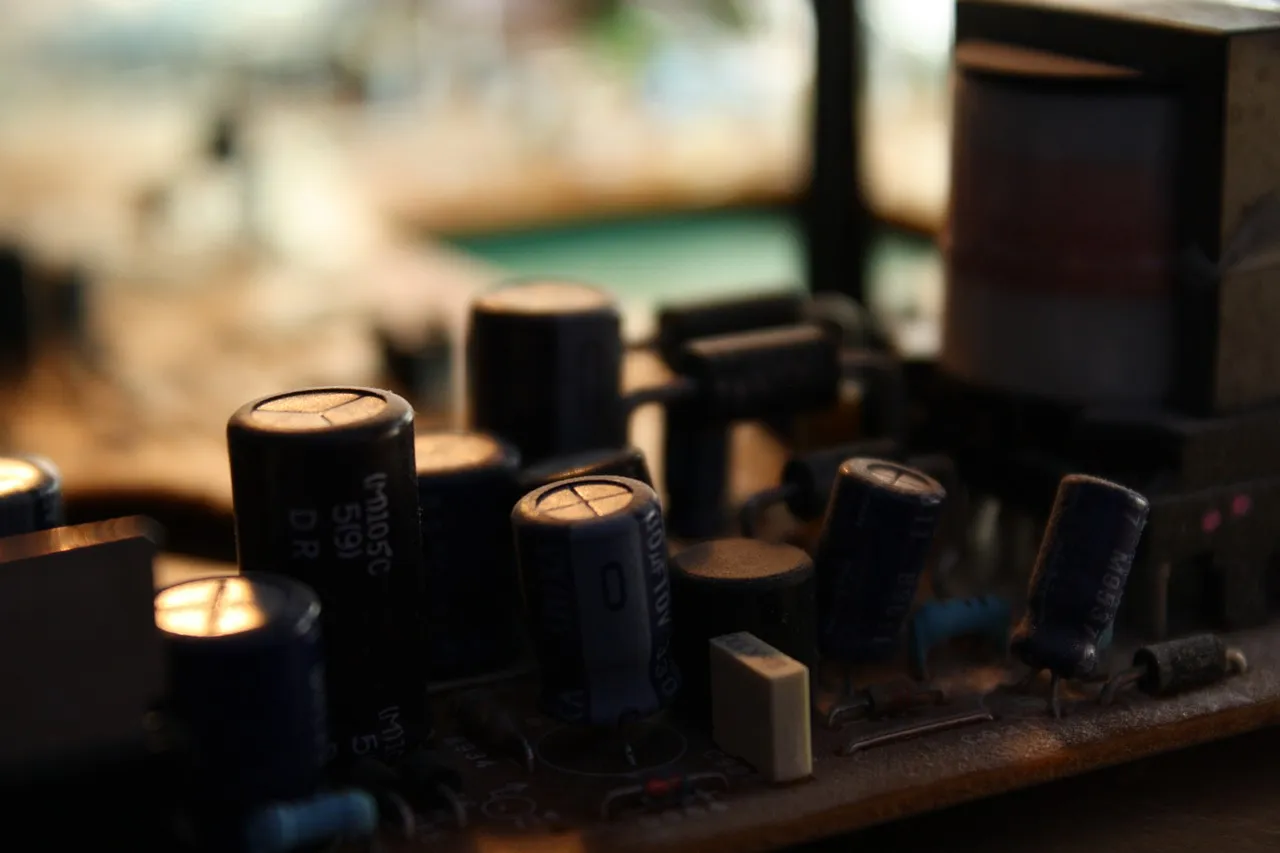

Capacitor
Es un dispositivo que se enfrenta a dos placas conductoras a través del aire o dieléctrico y almacena electricidad. Cuando se aplica voltaje V a las dos placas, aparecen cargas Q de diferentes signos en proporción al voltaje. La relación C = Q / V es la capacidad de almacenar electricidad y se conoce como la capacitancia del capacitor. El primero en ser utilizado como condensador es la botella de Leiden. Las películas plásticas, el óxido de aluminio, el pentóxido de tantalio y la cerámica se utilizan principalmente como dieléctricos. Los condensadores electrolíticos de aluminio y los capacitores de cerámica multicapa en circuitos electrónicos han llamado la atención. El condensador variable es también condensador variable llamada. En el circuito bloquea la corriente continua pero pasa la corriente alterna. Se convierte en una reactancia de 1 / C para la corriente alterna de frecuencia angular ω y pasa bien la corriente de alta frecuencia. Otros circuitos de resonancia y circuitos de suavizado. Se utiliza ampliamente como un circuito de condensador conmutado combinado con un ajuste de fase y un interruptor.
Condensador
También se le llama colector de luz. Etc. En la óptica, una lente y un espejo que refleja por la fuente de luz para recoger la luz emitida desde el unidireccional dispositivo que dirige el.
Tipos de capacitor
Hay muchos tipos de condensadores basados en los materiales “dieléctricos” que se utilizan principalmente para aumentar su capacitancia.
La siguiente tabla muestra algunos de los condensadores que usamos a menudo en la construcción electrónica.
Cada uno de ellos tiene varias características en función de la capacidad, la tensión de resistencia, las características de frecuencia ( la frecuencia de aplicación de ambos extremos ), la corriente de fuga, la resistencia interna, etc. Tiene varias características y debe usarse correctamente.
| Tipo de condensador | Característica | Como usar |
|---|---|---|
| Condensador electrolítico de aluminio | Hay una tensión nominal con una capacidad relativamente grande (0.1 μF a 15000 μF)± con una polaridad menor que esa (2 V a 500 V) Una tolerancia relativamente grande (± 10%, ± 20%, -10 % a +30) %) Para banda de frecuencia relativamente baja (DC a varios cientos de kHz) | Tenga en cuenta que la frecuencia que se puede usar como filtro de suministro de energía para circuitos de CC o acoplamiento para circuitos de CA o como filtro es relativamente baja, por lo que el largo de los dos cables conductores, que tiene un tipo de audio especial para uso de audio |
| Condensador electrolítico de tantalio | Existe una tensión nominal con una capacidad relativamente grande (0,1 μF a 220 μF) ± polaridad, y se usa a continuación (3 V a 35 V). Características de frecuencia mejores que un condensador electrolítico (CC a varios 10 MHz). | Dado que la respuesta de frecuencia es relativamente buena, el más largo de los dos cables conductores utilizados como limitadores de ruido, derivaciones, acoplamientos y filtros de potencia es el polo positivo. |
| Cerámica condensadores | Relativamente menor capacidad (varios pF ~ número .mu.F) es la tensión nominal, un resistir alta tensión (~ 3 kV 25V) coeficiente de temperatura gestionados como para la compensación de temperatura es lo que se polaridad no es otra quela multicapa. Tolerancia Grande (± 10%, ± 20%) Banda de frecuencia ancha (de varios kHz a varios GHz) | Debido a que es adecuado para el uso en la banda de alta frecuencia, no hay polaridad para el uso como un bypass de alta frecuencia, sintonización o filtro de alta frecuencia, por lo que se puede usar cualquier lado. |
| Condensador eléctrico de doble capa | Condensadores extra grandes (0.01F a 0.5F) Tensión nominal relativamente baja (generalmente varios voltios) Las características de frecuencia son deficientes | Puede utilizarse para el almacenamiento de corriente directa y como sustituto de las baterías, pero es imposible un suministro de corriente grande. Sustituto de batería de respaldo de memoria |
Calor de la Capacidad
Explica cómo se expresa el tamaño del capacitor, es decir, el valor de la capacitancia.
Se adopta la "serie E3" o "serie E6” de JIS descrita en la sección de resistencia.
Por lo tanto, los valores en general son los siguientes:
Serie E3
1.0, 2.2, 4.7
Serie E6
1.0, 1.5, 2.2, 3.3, 4.7, 6.8
El valor real del condensador se indica mediante el valor impreso de la
siguiente manera.
En el caso de los condensadores electrolíticos, los condensadores electrolíticos de tantalio y las capas dobles eléctricas,
generalmente se expresan mediante las siguientes dos líneas.
10 μF —–> Valor de capacitancia
16 V —-> Tensión nominalEn el caso de un condensador cerámico. Generalmente, es la siguiente expresión numérica de tres dígitos. La unidad es “pF”
103 —–> Esta es una potencia cúbica de 10×10 pF = 0.01 μF
Dos dígitos superiores Valor de capacitancia Número efectivo
3er dígito un multiplicador de 10.
| Pantalla | Valor de conversión | Unidad |
|---|---|---|
| 101 | 100 | PF |
| 102 | 1000 y 0.001 | pF y μF respectivamente |
| 103 | 0.01 | μF |
| 104 | 0.1 | μF |
| 223 | 0.022 | μF |
| 333 | 0.033 | μF |
| 473 | 0.047 | μF |
| 474 | 0.47 | μF |
Publicado en nuestra web Guía de mecatrónica
