안녕하세여~
이제 3번째 포스팅을 올리는 초보 스티미언입니다^^
오늘은 가이드모터용 베터리 자작관련 글을 올려보고자 합니다.
전기에 대해서 라고는 학교다닐때 물리시간에 배운 간단한 상식뿐이 없는 제가..
배터리를 자작하게 된 계기는 바로...
돈입니다ㅜㅠ...$$$$$$
패들질로만 카약을 열심히 타던 저는
한두명씩 주위 분들이 카약에 동력을 튜닝하는 것을
부러워하면서도 자금이 없어서 업그레이드를 못했드랬지요...(나는 패들링이 좋아~~라고 위로 하며,,,)
그러던 와중에 올해 연초에
아주 가성비 좋은 동력카약이 국내에 런칭이 되었답니다. 제 첫 카약을 구입하는데 들었던 비용이 300만원 이상이었던것과 비교하여..
무려 80만원에 카약, 모터,보조배, 어창까지 포함하여
초특가로 구입할 수 있었습니다.
(중국공장과 수입업자들 간 일련의 사건으로 인해 )
그때는 이미 코인에서도 폭락장을 겪으며 정신이 없었지만..
무슨 정신인지..
이 카약은 주워야해 하며..ㅋㅋ 질러버렸습니다.
바로 요 카약입니다. 이쁘지요^^
카약을 80에 구입하고
그에 맞는 배터리를 구입하려 하니
배터리 가격이
#무려..
##무려...
70만원입니다....
그리하야 얼마가 들어갈지 모르지만
당연히 자작이 더 싸지 않겠냐는 생각으로
일단 자재들을 여기저기에서 주문했습니다.
이상 장황한 서두를 뒤로 하고 작업 사진 간단히 올려볼게요^^
허접한 저의 회로도 입니다 ㅎㅎ
대략적으로 구성을 파악한후 재료를 주문했습니다.
파워뱅크 관련 자재는
웰메이크, 이홈메이드 클럽을 비교해 가며 주문했습니다.
뜬금 없는 동판이.먼저 등장합니다.
제가 이번에 제작할 파워뱅크는
파우치 형태로 된 리튬폴리머 배터리라서요
전극들 간의 연결을 확실히 하기위해
동판 성형을 먼저 시작합니다 !!
전용 공구가 없어서...
칼로 여러번 긋고, 손으로 이리저리 꺽어서 뜯어내다 싶이 잘라냅니다..
그리고 함께 구매한 펀치로 구멍을 뚫으려 했으나
동판 두께가 너무 두꺼워 펀치 손잡이가 휘어버리네요 ㅠㅠ
고생만하다가 결국 다음날 아침에 공업사가서 돈주고 뚫어왔습니다....(이럴줄 알았으면 첨부터 공업사 갈걸..)
자 드디어 리튬 폴리머 파우치 등장입니다.
파우치에는 양극 음극이 있는데요
알루미늄 전극이 양극, 니캘 전극이 음극 입니다.
단자에 구멍을 뽕뽕 뚤어서 동판과 함께 채결할 수 있게 만든 후
단자를 원하는 전압과 용량을 얻기 위해
직렬 병렬로 연결합니다.
학생때 배운... 간단한 지식..
직렬로 연결하면 전압이 늘고
병렬로 연결하면 용량이 커지는....
저는 4직렬 2병렬로 연결했습니다.
먼저 셀을 두장씩 병렬 연결합니다.
+는 +끼리 -는 -끼리
단자간 채결이 완료 된 후에는
캡톤 테이프나 절연테이프로 절연작업을 확실히!!
쇼트가 나면 화재의 위험이 있다고 합니다.
-극 병렬 연결부터 시작해서
++--로 직렬 연결을 차곡 차곡 해주시면
짜잔
원하는 전압과 용량의 배터리 셀작업 완료!
중간중간에 밸런싱용 전선도 연결해줘야 합니다.
(처음 올린 회로도 참조)
미리 사놓은 케이스(하이박스)에 위치도 한번 잡아보고요.ㅎㅎ
한번 교환한 끝데 사이즈 맞는 케이스를 준비해놓았죠
셀작업 마지막으로
중간 중간에 연결된 밸런싱 전선을
BMS회로와 연결합니다.
저도 잘은 모르지만 과충전 과방전을 방지하고 배터리를 보호해주는 역할로 알고 있습니다.
그 후에는 케이스에 원하는 단자들의 사이즈에 맞게 타공을 하고
전압측정기, 스위치, 충전단자들을 연결해 주었답니다.

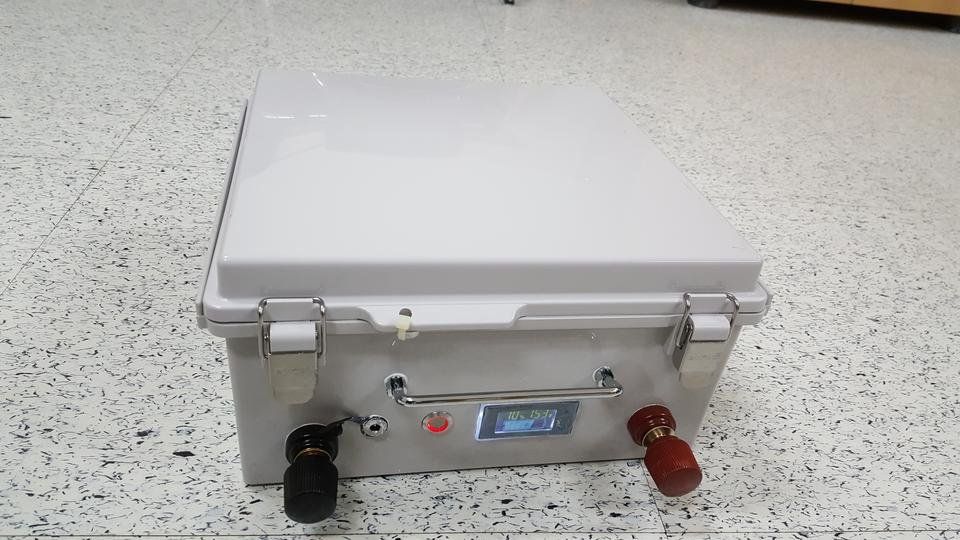

그리하여
짜자잔!
제가 봐도 만족스럽네요..
그리고 더 만족스러운건...
업자분들께서 70이 판매하시는 용량의 이 배터리를
35만원에!!!!
무려 반값에 만들었습니다.
다만 저는 함께 카약을 구매한 분들것꺼지 총 3개를 만들어서 비용이 더 절감 되었던것 같기도 하네요 ㅎ
이제 준비된 동력카약과
이 파워뱅크를 가지고
서해의 물괴기들을 잡는 조행기를 다음 포스팅때는 볼 수 있기를
간절히 바래 봅니다^^
이상으로 허접한 배터리 자작 일지를 마칩니다.
※ 주의
배터리 자작의 경우 화재나 감전의 위험이 있을 수 있습니다.
저도 많은 자료검색과 관련 카페 질의응답, 유트브 영상 시청을 수회 반복 후에 제작을 하였습니다.
혹시나 이 포스팅을 보시고 자작을 시도하시는 분들이 있으시다면 관련자료를 충분히 학습후에 시도 하시기를 권장드립니다^^
