TJA1029芯片的解读

TJA1029
alt
TJA1029符合ISO 17987和SAE J2602标准，兼容LIN 2.x同时带有TXD显性超时功能。

概述
alt

特征及亮点
alt
alt
1. 特征

2. 保护
对以下情况提供保护：

快速参考数据
alt
包括电源电压，电源电流，总线耐压，静电耐压以及温度范围。可以用来计算功耗，一般不超过18×1.6mA（28.8mW）即可。

订购信息
alt
没什么好说的。

原理框图
alt
从框图可以看出，芯片具有1、上电复位与掉电保护；2、防倒灌二极管；3、总线定时器；4、热保护；5、超时检测；6、规格书前面提到的内部上拉电阻（错误，此处无上拉电阻，LIN总线具有内部上拉电阻，RXD为输出引脚，是开漏的！）。

引脚信息
1. 引脚分配图
alt
2. 引脚定义
alt
这里需要注意的是：

功能描述
alt
需要说明的是：

alt
alt

支持4种工作模式，正常模式，睡眠模式，备用模式和唤醒模式。
当电源电压低于 V_th(POR)L时，会产生上电复位，进入复位模式；当电源电压高于 V_th(POR)L时，会进入睡眠模式；睡眠模式下，可以通过LIN总线产生上升沿，如果高电平持续时间大于 t_wake(dom)LIN，则进入备用模式；备用模式下，如果SLP_N引脚高电平持续时间大于 t_gotonorm，则进入正常模式；睡眠模式下，如果SLP_N引脚高电平持续时间大于 t_gotonorm，也会进入正常模式；正常模式下，如果SLP_N引脚低电平持续时间大于 t_gotosleep，会进入睡眠模式。
各个状态下的引脚状态：复位模式，RXD浮空，Transmit禁止；睡眠模式，RXD浮空，Transmit禁止；备用模式，RXD低电平，Transmit禁止；正常模式，RXD输出数据，Transmit使能。
注意，SLP_N产生高电平会使芯片进入正常模式；当TXD变为高电平时会使能Transmit。

alt

alt
几点说明：

alt
alt

在LIN总线上产生一个下降沿，并维持低电平t_wake(dom)LIN,紧接着产生一个上升沿，会触发远程唤醒。时间t_wake(dom)LIN的测量既可以在正常模式下TXD为高电平时进行测量（我猜想这应是对于远程唤醒设备）或者睡眠模式下进行测量而无需考虑TXD引脚的状态（这应该是对于被唤醒设备）。
汽车启动时不会影响LIN收发器的操作。通常汽车启动时会产生电压下降，一般电压会下降到6V，而LIN收发器可以5V下工作，故无影响。
正常模式下，如果TXD引脚为高电平，LIN总线引脚电平为隐性；如果LIN引脚输入为隐性，RXD为高电平；
LIN收发器电压上升到27V，总线上拉电阻应大于680Ω，总负载电容应小于6.8nF以确保数据可靠传输。

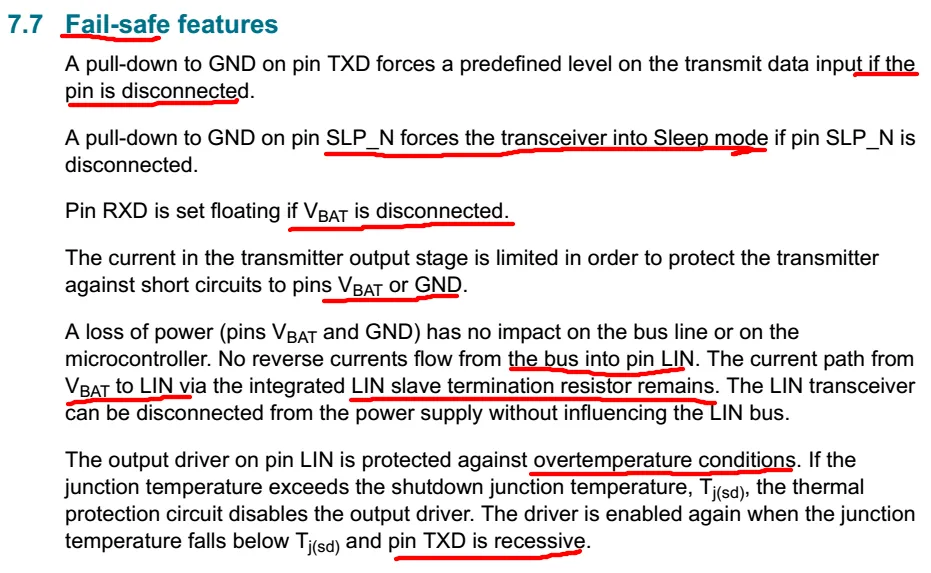

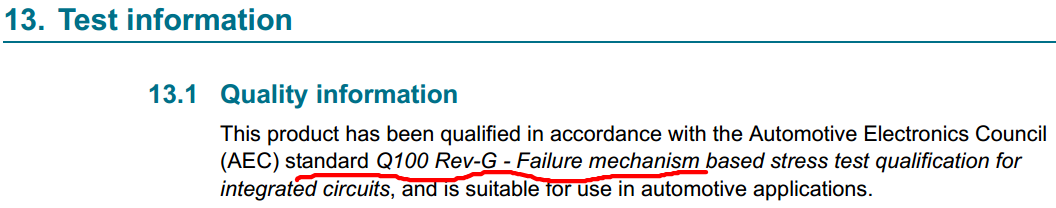

如果电源电压降低到电压门限V_th(VBATL)L，LIN传输被中断，LIN输出显示为显性，如果电源恢复正常，传输会重新开启，TXD引脚会输入高电平（隐性，输出的影响？还是当前的状态？）。
