¡Hola a todos! Como habrán podido notar en anteriores post, hay distintos tipos de dibujos en los cuales puedes realizar expresiones muy variadas en función de la necesidad que tengas con el cliente o en este caso, ente gubernamental.

Algo que a veces la gente comúnmente no entiende es que los planos son un documento legal, al igual que lo es un acta de matrimonio, una cédula, un pasaporte, etc. La diferencia es el lenguaje en que se expresa ante nosotros (principalmente líneas), los cuales determinan cómo se deberá construir o llevar a cabo equis construcción o procedimientos de ensamblaje/constructivos con sus respectivos detalles.

^{Planos propiedad del autor.}

En 5to semestre vi una materia llamada "dibujo de proyecto" dada por la profesora Yajaira Ramírez. Las clases se basaban en aprender cómo deben representarse los planos para entregarlo a la alcaldía para que pase a su proceso de aprobación.

Para llevar a cabo esta práctica tomamos un proyecto ya construido donde tuvimos que recopilar toda la información básica necesaria para la ejecución del proyecto. Aquí mostraré cuáles fueron los planos referentes a este proyecto:

• Arquitectura
• Estructura
• Instalaciones eléctricas
• Instalaciones sanitarias

• ARQUITECTURA

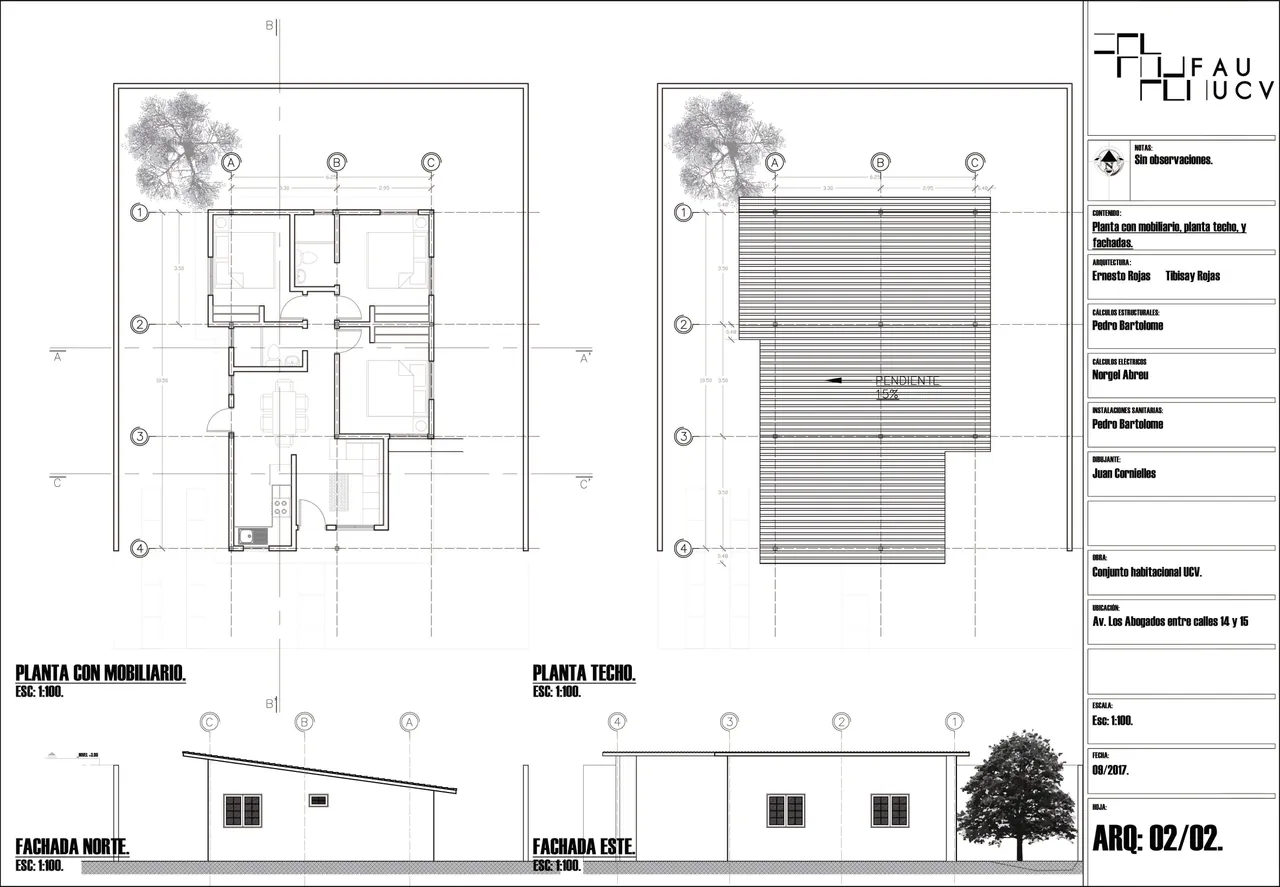

En este caso, dado que el proyecto era el de una única casa los planos referente a la arquitectura se mostraron en dos láminas en formato tabloide, o A3.

^{Planos propiedad del autor.}

^{Planos propiedad del autor.}

• ESTRUCTURA

En lo referente a la estructura tomó tres láminas del mismo formato, dedicado a ver detalles como la planta de vigas de riostras, detalles de zapatas, y otra muestra de la composición de las distintas capas que conforman el techo con sus distintos materiales.

^{Planos propiedad del autor.}

^{Planos propiedad del autor.}

^{Planos propiedad del autor.}

• INSTALACIONES ELÉCTRICAS

Este plano es referido a la ubicación de luminarias, toma corrientes y botones de encendido de las luces.

^{Planos propiedad del autor.}

• INSTALACIONES SANITARIAS - AGUAS BLANCAS


  Las aguas blancas se refiere al agua de consumo humano que llega a través de las tuberías, para este caso bajo el supuesto de que era suministrada desde la tubería de la calle.

^{Planos propiedad del autor.}

• INSTALACIONES SANITARIAS - AGUAS NEGRAS


  Las aguas negras o aguas servidas, se refiere al agua que usamos y es desechada a través de las tuberías

^{Planos propiedad del autor.}

Los encargados de realizar este proyecto en la realidad fueron...

En la arquitectura: Ernesto Rojas y Tibisay Rojas.
Cálculos estructurales: Pedro Bartolome.
Cálculos eléctricos: Norgel Abreu.
Instalaciones sanitarias: Pedro Bartolome.

Y dibujante en AutoCAD, mi persona, Juan Cornielles. ¡Hasta la próxima lectores!
