Sistema de transmisión satelital FLYAWAY Cap. II ¿cómo subir potencia?

Una antena de transmisión satelital FLYAWAY es un equipo de telecomunicaciones que se utiliza para transmitir y recibir, desde cualquier punto geográfico señales de audio y video, sobre determinado acontecimiento televisivo de noticias, eventos deportivos o culturales. Para que este proceso de transmisión subir potencia, sea posible se debe de manipular una serie de equipos electrónicos que conforma este sistema de comunicación. En este artículo te explicare el trabajo que hacen los técnicos operadores de FLYAWAY al momento de Subir Potencia, para realizar una transmisión en vivo y directo, así como también se hará la breve descripción de cada uno de estos equipos electrónicos que hacen posible transmitir.

Pero ¿Qué es eso de subir potencia? ¿Por qué se debe hacer?
Nuestra señal de interés a transmitir en su origen posee un nivel bajo de potencia, el cual se debe incrementar y codificar para poder ser emitida por la antena transmisora, para así poder pasar la ionosfera hasta llegar al satélite que es el primer destino receptor, el cual se encuentra en órbita geoestacionaria en el espacio. Siguiendo con el proceso esta señal es enviada a una estación terrestre llamada TELEPUERTO, desde ese lugar se retransmite la señal recibida con un retardo de unos pocos segundos de diferencia casi que en tiempo real. Llegando así al receptor final los televidentes

A continuación conozcamos la antena de transmisión satelital FLYAWAY que estudiaremos en este artículo.

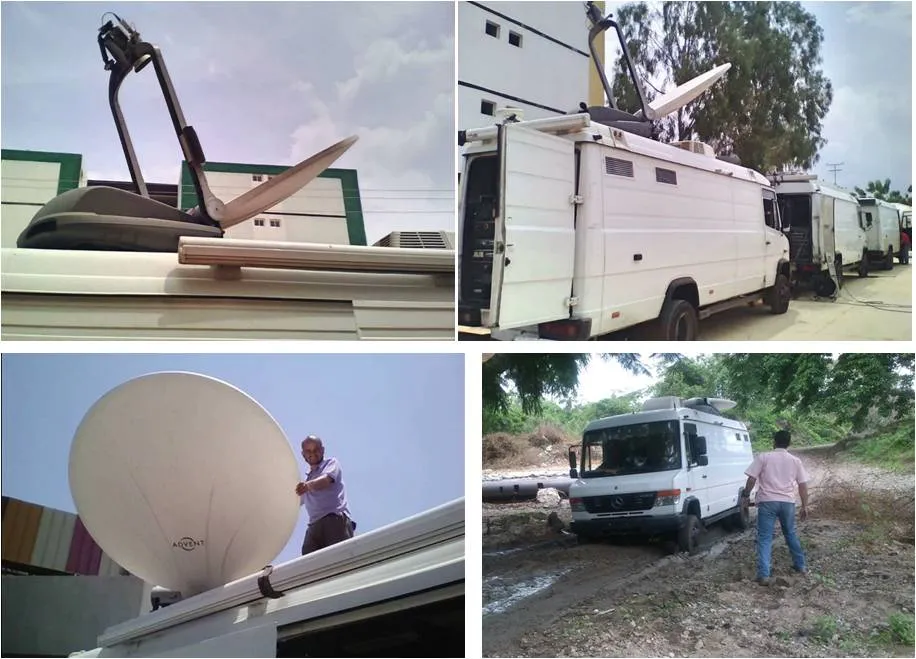

La antena satelital marca ADVENT está compuesta en su estructura física por un reflector parabólico de material fibra de carbono liviano, el cual es resistente a la corrosión, tiene una dimensión circular de 1.5 metros, además posee un dispositivo electrónico rotativo transmisor y receptor de señales de alta frecuencia llamado LNB unido a una cavidad resonante llamada Guía de Onda, está soportada sobre una base mástil resistente que a su vez permite desplegar y ejecutar movimientos de alineación AZIMUT, ELEVACION y POLARIZACION, en su diseño fue adaptada para ser trasladada en la parte superior de la unidad móvil de televisión permitiendo movilidad y accesibilidad a lugares urbanos o rurales donde se necesite transmitir. Este sistema FLYAWAY tiene la capacidad para operar con la mayoría de los satélites geoestacionarios en distintas bandas comerciales del espectro radioeléctrico. Acá en Venezuela se transmite en la banda C, a través del satélite geoestacionario simón bolívar VENESAT-1

¿Y cuáles son los componentes de este sistema de transmisión?

Parte electrónica: controladores

LYNX 5100 SATELLITE IRD (1) y LYNX 5100 SATELLIE IRD (2): Son los receptores demoduladores de la señal codificada que es envida por el satélite, es decir convierten una señal de transmisión de alta frecuencia BANDA C, a una señal de recepción de menor frecuencia BANDA L, la cual los técnicos operadores de FLYAWAY le llaman señal de baja. Permitiendo al técnico operador monitorear los canales que estén adscritos al satélite proveedor de servicio de televisión, ejemplo: los canales de televisión acá en Venezuela como televen, venevision, meridiano tv, vive tv, entre otros.

LYNX 5100 VIDEO EXCITER: Su principal función es la modulación de la señal a transmitir Este equipo permite configurar los formatos de audio MPEG L2 y video de alta definición HD/SDI es decir de video digital a video analógico, además tiene la disponibilidad de ser manipulado remotamente mediante una dirección IP 192.168.2.63.

AUC 5000 BLOCK UPCONVERTER: Es un equipo amplificador de potencia que de la señal de transmisión en la banda C, para transmitir vía satélite, tiene la capacidad de aumentar la potencia hasta 100 vatios. Además es un interfaz para el traspaso de datos del amplificador de potencia HPA

ACU 5000 ANTENNA CONTROLLER: Este aparato electrónico es un Interfaz controlador de antena FLYAWAY, facilita al técnico operador desplegar la antena de manera automática pulsando los botones MENU seguido de las botones de navegación arriba ENTER, función SELECT SATELLITE en esta caso seleccionamos el satélite VENESAT-1, luego se pulsa STAR. De esta manera el equipo automáticamente despliega y alinea la antena mediante sus coordenadas de Azimut, Elevación y Polarización con respecto satélite seleccionado. Estos parámetros los podemos monitorear en pantalla mediante el software controlador y simulador de los procesos de desplegar y alinear la antena.

ANALIZADOR DE ESPECTRO: Dispositivo electrónico que tiene la capacidad para medir valores de frecuencia en el rango de la banda C, se utiliza para realizar prueba de aislamiento conjunto con telepuerto. Teniendo como objetivo optimizar al máximo la alineación con el satélite, y para evitar interferencias con otras frecuencias.

Ya conocemos los equipos electrónicos que hacen posible subir potencia. Ahora procedamos a subir potencia.
Lo primero que debemos hacer es desplegar y alinear la entena FLYAWAY. Recordemos que este articulo Sistema de Transmisión satelital FLYAWAY ¿Cómo alinearlo? Ya fue descrito este procedimiento si no lo has leído te invito a pasar por mi Blog y leerlo.
Una vez que tengamos la antena desplegada y alineada con el satélite se procede a llamar a telepuerto para realizar una prueba de aislamiento, esta estación terrestre telepuerto es quien nos asigna una frecuencia de prueba de la banda C, para transmitir se introduce esta frecuencia asignada en el equipo LYNX 5100 VIDEO EXCITER. Se procese entrando en el menú oprimiendo los botones MENU, ENTER presionar las teclas de navegación arriba, izquierda hasta seleccionar la opción de FRENQ. Nuevamente presionar ENTER e introducir el valor de la frecuencia de prueba, luego se presiona la tecla TX una sola vez para encender el CARRIER o como es llamada por los técnicos de FLYAWAY la portadora pura. Esa señal de prueba es envía a telepuerto para ser evaluada en todos sus parámetros de transmisión como la velocidad de transmisión SYMBOL RATE, formato de modulación QPSK y la potencia de salida OutPut

Continuando con el proceso, telepuerto evalúa estos parámetros de transmisión luego se procese a subir potencia con una nueva frecuencia de la banda C. este nuevo valor asignado se introduce en el equipo LYNX 5100 VIDEO EXCITER se hace el mismo procedimiento, oprimiendo los botones MENU, ENTER presionar las teclas de navegación arriba, izquierda hasta seleccionar la opción de FRENQ. Nuevamente presionar ENTER e introducir el valor de la frecuencia de transmisión, luego se presiona la tecla TX dos veces para encender la modulación MOD. Luego se enciende los amplificadores de potencia con los botones HPA (A) y HPA (B) en el equipo ASC 5000 SYSTEM CONTROLLER. Continuando con el proceso se eleva la potencia con los controles MODE presionando una vez la opción HPA seguido de las teclas de navegación sentido hacia arriba para subir la potencia de -40 dBW hasta unos -15 dBW la cual es la potencia nominal con esta valor de potencia ya podemos transmitir nuestra señal de interés. Por último se envía a telepuerto una señal de prueba BARS barra de colores y un tono de audio de 800MHZ TEST TONE. Esta señal de prueba se envía para indicar a telepuerto que estamos con potencia arriba preparados para empezar a transmitir. Luego de hacer este procedimiento ya estamos listos para hacer una transmisión en vivo y directo desde cualquier punto geográfico a través de este sistema de transmisión satelital FLYAWAY.

Acá les muestro esta secuencia de imágenes del simulador del equipo LYNX 5100 VIDEO EXCITER. Indicando todos los procesos de ENCODER, mediante un diagrama de bloque. Ejemplo

Capture de pantalla desde mi teléfono celular. Diagrama de bloque proceso de ENCODER, esta técnica captura las señales de audio y video que provienen de una fuente ejemplo una cámara, esta señal es codificada en formato MPEG II (Moving Picture Experts Group II), el proceso de ENCODER cambia el formato a DVB (Digital Video Braodcast) este proceso es necesario hacerlo para la inserción de la señal en la modulación

Capture de pantalla desde mi teléfono celular, podemos monitorear los procesos de encender el CARRIER enviando portadora pura tipo de modulación QPSK, velocidad de transmisión SYMBOL RATE 35000Msym

Capture de pantalla desde mi teléfono celular, ajuste de los formatos necesarios para transmitir señal de VIDEO de alta definición HD o SDI formato NTCS resolución de pantalla 720p pixeles, aspecto 4:3

Capture de pantalla desde mi teléfono celular, proceso de asignación del formato de AUDIO analógico o digital con una frecuencia de 800MHz, formato MPEG L2, modo estéreo, tasa velocidad 320Kbs kilo bits por segundo.

Azimut: se define como el punto determinado exacto donde se direcciona la antena en un plano horizontal tomando como referencia alguna de los cuatro puntos cardinales norte, sur, este y oeste. Este parámetro de alineación se mide en grados. Ejemplo: Azit 220 grados al Sur-Este

Banda C: Espacio o canal de frecuencias comprendidas desde los 3 a 30 Giga hercios que se encuentra dentro del espectro radio eléctrico con un uso comercial para la transmisión de televisión, telefonía fija y radio navegación.

BARS: Señal de video representada por una gama de colores divididos en secciones verticales “barras”

CARRIER o Portadora pura: Señal de prueba que se envía para la transmisión satelital limpia sin datos Audio y Video

Demodulador: Equipo receptor de audio y video que tiene la capacidad de descodificar la señal que recibe para poder ser monitoreada en pantalla

Elevación: Es el ángulo de inclinación posición de la antena con respecto al plano vertical este parámetro de alineación se mide en grados ejemplo: ELv 74 grados.

Encoder: Equipo electrónico que realiza la amplificación y la conversión del formato analógico a digital de las señales audio y video.

Frecuencia: Es el número de oscilaciones por segundo con la cual se propaga la señal en el aire. Se mide en Hercios Hz,

HPA: Equipo electrónico amplificador de potencia de la señal satelital a transmitir uplink usualmente eleva la potencia entre 5 a 15 vatios necesaria para transmitir este nivel de potencia lo determina la condición meteorológica

HPA (A): Principal amplificador de potencia satelital

HPA (B): Secundario “respaldo” amplificador de potencia satelital

LNB: Componente terminal de antena que tiene capacidades para enviar, recibir y polarizar de manera horizontal o vertical las ondas electromagnéticas que son emitidas por el sistema de antena FLYAWAY.

MODULACION: Consiste en enviar ondas de baja frecuencia través de una onda portadora de mayor frecuencia, para poder ser transmitida. Entre los tipos de modulación tenemos AM amplitud modulada es usada para la transmisión de audio ejemplo: las emisoras de radio, FM frecuencia modulada también es usada por las emisoras de radio, QPSK sistema modulación por desplazamiento en fase, es usada para la transmisión satelital de audio y video.
Parámetros: Son unidades de medición técnica que representa a través de números el funcionamiento de un equipo ejemplo: potencia de salida 10 vatios, frecuencia 1300MHz, elevación 74 grados.

Polaridad: ángulo de ajuste del dispositivo LNB esta polaridad puede ser vertical u horizontal

Portadora Modulada: consiste en transmitir señales con información a elevada potencia.

QPSK: (Quadratura Phase Shiftkeying) Sistema de modulación por desplazamiento en fase. Es un tipo de modulación utilizada en las transmisiones satelitales de alta potencia,

Satélite Geoestacionario: Se mantiene girando en determinado punto sobre la tierra con una apariencia de estacionario

SYMBOL RATE: Es un parámetro que se refiere a la velocidad de transmisión y al proceso por el cual la señal cambia de símbolos en función del tiempo.

Upconverte: Equipo que permite cambiar la señal de la banda L a la banda C. y subir potencia

Uplink: Es el proceso ascendente de la señal desde la antena FLYAWAY hasta el transporder del satélite

Transporder: Se encarga de recibir la señal, amplificarla transmitirla hacia el receptor en la frecuencia correspondiente de recepción menos frecuencia

TEST TONE: Es una señal de audio con un valor armónico fijo continuo en función del tiempo con un valor 800MHz hercios es enviado como prueba antes de transmitir

En lo personal y profesional esta es una experiencia más vivida en la televisión, la cual es una rama de las telecomunicaciones. Es en esta rama donde actualmente me desempeño como ingeniero. En este corto y modesto artículo te transfiero los humildes conocimientos que he adquirido desde que trabajo en el maravilloso mundo de la televisión. Espero que sea de su agrado y que me hayan entendido como hacer una transmisión vía satelital en vivo.

Gracias por leerme Att.
