El presente proyecto fue una comisión por petición de mi Hermana, ella necesitaba una pequeña lámpara de escritorio con carácter de urgencia, buscando por internet vio una con forma de perro la cual la encanto y me pidió que si podía recrearla, y con mucho gusto le dije: ¡si!, acepto el reto.

A diferencia de mis trabajos anteriores, este en particular es un encargo especial, motivo por el cual decidí realizarlo directo sobre la madera sin la realización de una plantilla, por el motivo de que no pensaba en realizar más replicas de esta lámpara (decisión de la cual me arrepentí después, ya que una vez que se la entregue me pidió una réplica para su marido XD).

Lo primero a destacar sobre esta lámpara aparte de dar alusión a una forma canina es que es totalmente articulada, como si se tratara de un juguete. Razón por la cual decidí tener mucho cuidado sobre las coyunturas del cuello o de lo contrario podría ocurrir un accidente, a continuación les presentare todos los pasos que utilice para elaborarla

La primera acción a iniciar fue cortar las piezas de la cabeza y del cuello lo cual sería un total de 13 partes. para la cabeza la cual vendría siendo la fuente de luz, se corto 4 piezas rectangulares lo suficientemente grandes para cubrir el sócate y el bombillo, en cada una de estas partes se marca dos líneas de corte, las cuales comienzan desde una esquina hasta llegar al otro extremo pero a 1 cm de altura, lo cual les dará una forma de trapecio isoceles.

una vez cortadas se escoge una de estas piezas la cual se perforara con una sierra de copa de 38.1 mm (1 1/2") en la zona donde estará ubicado el sócate..

aprovechando la sierra de copa también se perfora una de las dos piezas cuadradas justo en el centro, la pieza que tendrá el agujero es la grande que dará soporte al sócate de la lámpara, la pieza pequeña será el fondo del cajón de la fuente de luz

Ahora toca elaborar lo que será la articulación que conectara la cabeza (fuente de luz) con el cuello, la cual consiste en cinco piezas: dos círculos grandes, un circulo pequeño y 2 rectángulos los cuales de redondearan 2 de sus esquinas y se perforar con una mecha de 5 mm en el centro, el circulo pequeño se pegara a uno de los grandes, el otro circulo se le adherirán las dos piezas rectangulares por la parte que posee sus esquinas intactas, manteniendo de separación el espacio donde estará ubicado el cuello.

En el momento que el pegamento haya cuajado, se terminara de ensamblar esta pieza con la parte de la caja de luz, que se perforo previamente, se dejara fijando con la ayuda de una prensa para que este bien adherido.

Una vez que el pegamento endurecido se procede a insertar 4 clavos para dar mayor soporte.

Toca el momento de realizar las demás partes de la lámpara, las que vendrían siendo un total de 8 piezas rectangulares: dos piezas de 5 x 27 cm para el cuerpo, dos piezas de 3.5 x 8 cm para cuello y cola y cuatro piezas 4 x 12 cm para las patas, en relación a las patas se les aplicara un corte similar al realizado con las partes de la fuente de luz ara darles el aspecto de trapecio.

Una vez ya cortadas todas estas piezas, se procede a redondear todas las esquinas, y a su vez con una broca del tipo de pala de 15 mm se les realizara una perforación a todas estas, lo que son las patas, el cuello y cola el orificio quedara ubicado a un extremo superior centrado manteniendo un margen de separación al borde. La pieza del cuello tendrá una perforación hecha con una mecha de 5 mm al otro extremo, en las piezas del cuerpo cada una 2 perforaciones realizadas con la broca de 15 mm por donde irán ubicadas las patas.

De un palo de escoba de recortaran cuatro cilindros de 2 cm, a los cuales se les perforara el centro con la broca de pala de 15 mm dejándolos con un aspecto de anillo.

En estos instantes ya se tienen cortadas todas las piezas principales que conformaran la lámpara.

Es hora de ensamblar todas las partes de la lámpara, comenzando con la fuente de luz. La pieza a la que se le fijo la articulación del cuello se le adherirán a 3 de sus costados, 2 de las piezas con forma de trapecio y el pequeño recuadro, formando así las paredes de la fuente de luz, en el interior de esta se ubicara el cuadrado con el orificio del sócate, se utiliza 2 pequeñas tiras de madera para facilitar la fijación de esta pieza, también se recortan 4 pequeñas tiras para hacer un pequeño marco el cual se ubicara en el área del foco la función de esta además de ser estética aporta mayor soporte al pieza del sócate

Ya lista esta parte solo queda poner la última pieza con forma de trapecio para terminar lo que es la fuente de luz de la lámpara.

Se procee a tomar un pequeño palo de 15 mm, el cual se dividirá en 2 partes iguales y a cada una se le fijara a uno de sus extremos un anillos de madera formando un perno.

La articulación de la fuente de luz se fija al cuello por medio de un tronillo y una tuerca.

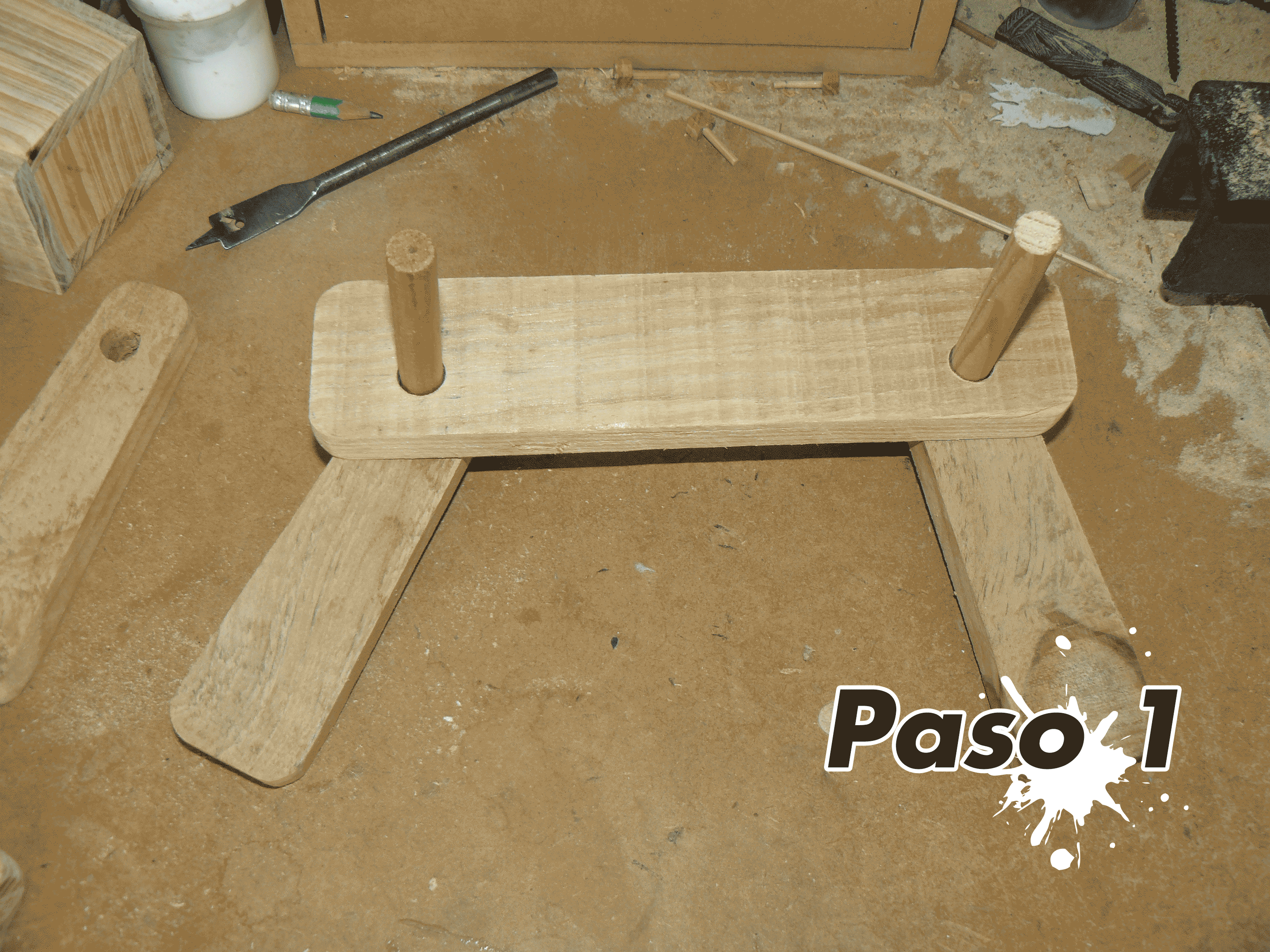

Para ensamblar el cuerpo, se debe atravesar el perno de madera por los orificios de las patas, seguido de una de las piezas del cuerpo.

Al igual que uno de esos juegos didácticos para bebés, solo hay posicionar las demás partes de la lámpara en el siguiente orden: el cuello y cola, seguido de la otra pieza del cuerpo, las otras 2 patas y por último los anillos de madera.

Para esto se necesito de 150 cm de cable SPT 2 x18 AWG, un sócate, un switch interruptor, un enchufe y cinta de aislar o teipe negro.

Lo primero a realizar es unir el sócate al cable y cubrirlo con suficiente teipe la zona expuesta de los cables para evitar cortos eléctricos.

Se debe cubrir el borde superior del sócate con dos o tres capas teipe para fijar con presión esta pieza con la lámpara.

Con esto listo solo es cuestión de atravesar, todo el restante del cable por los orificios del cableado de la lámpara.

Por último se instala el interruptor a una altura cercana a la fuente de luz o donde se mas cómodo para la manipulación

Finalmente ya tenemos completada esta simpática lámpara canina, lista para iluminar y hacer compañía por las noches.
