Construcción de una Pérgola con la forma de un Domo Geodésico

En esta ocasión les traigo un video donde les voy a mostrar cómo construir una pérgola con la forma de un domo geodésico para un patio o jardín, el mismo puede cumplir variadas funciones según se requiera y se adapte.

Un domo geodésico es parte de una esfera formada por triángulos, pentágono o hexágonos. Si se corta un balón de fútbol a la mitad tendrán la forma de una cúpula geodésica.
Estas estructuras dependiendo del número de figuras geométricas que la forman pueden ser catalogadas como de frecuencia V1, V2, V3, V4, y así sucesivamente como se muestra a continuación:

Fuente

Los usos que se le puede dar son muy variados, acá tenemos el ejemplo de una vivienda de lujo construida con esta forma:

Fuente

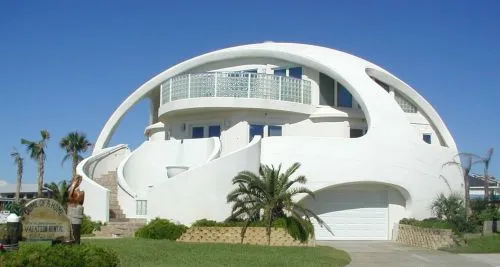

^{Casa domo en Florida, Estados Unidos}
También se ha usado para construir grupos de viviendas de bajo costo:

Fuente
^{Las 70 "casas cúpulas" fueron construidas por el gobierno estadounidense para moradores que quedaron desamparados tras un terremoto.}
La industria también la ha utilizado:

Fuente
^{Estructura tipo domo en Colombia para almacenamiento de materia prima.}

Para el caso de nuestra pérgola en forma de domo geodésico,vamos a utilizar la frecuencia V3, no es tan sencilla como la V1 pero tampoco muy compleja y da una forma bien agradable.

Este domo lo vamos a colocar sobre una estructura de la cual no se profundizará mucho en este post sobre sus datos técnicos de construcción, para ello les dejo algunos links de posts anteriores que he publicado donde se especifican mejor:

Construcción de fundación y sobrecimiento o riostra Fuente.

Construcción de bloques de adobe, es importante destacar que los bloques de adobe para este caso van a requerir ser estabilizados con cal entre un 5 y 15%, ya que los mismos van a estar a la intemperie y en contacto con el agua, si no se hace van a durar muy poco tiempo. Fuente.

Como guía para el diseño y armado del domo vamos a utilizar una calculadora virtual de la página Acidome Fuente., allí solo necesitamos colocar el radio de la cúpula, escoger la frecuencia y la calculadora arrojará la información que se requiere para armarla.

Introduciremos el radio que es igual a 1.60 mt y seleccionamos la frecuencia V3:

La calculadora nos indica las medidas de los diferentes brazos que van armar los triángulos de las diferentes caras:

Nos va a indicar los tres tipos de conectores y los diferentes ángulos donde se van a realizar las perforaciones para colocar y atornillar los brazos:

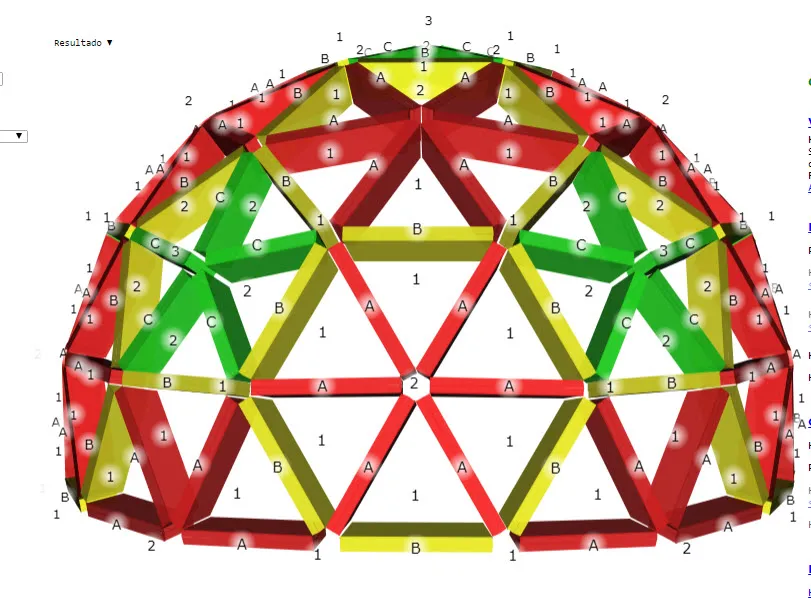

De igual manera en la parte superior donde dice esquema, nos va arrojar un modelo virtual de cómo quedan los brazos y conectores para que sirvan de guía para el armado:

Materiales a Utilizar

1- 2.16 m³ de piedras de diámetro 20 cm.
2- 0.18 m³ de piedras de 2 pulgadas de diámetro.
3- 0.93 m³ de tierra para mortero.
4- 200 medios bloques de adobe.
5- 10 varas de caña amarga o madera.
6- 4 ml de cabilla 0.5
7- 9 pallets.
8- 5 tubos de plásticos de diámetro 108 mm o similar.
9- 448 tornillos de 1 pulgada con sus respectivas arandelas y tuercas.
10- 27 botellas de colores de diámetro parecido a los tubos plásticos.
11- Algún pegamento para fijar las botellas a los conectores.
12- 1 kg clavos de 2 pulgadas para fijar las cañas a las caras triangulares.
13- 10 sacos de cemento.
14- 1 m³ arena.

Y así se construye:

Así finaliza este post esperando hayan entendido muy bien los datos técnicos, si bien tiene un cierto grado de complejidad, si se familiarizan con la calculadora virtual y hacen un modelo a escala con cartón, rollo de papel higiénico y cualquier material de desecho, podrán entender mejor antes de entrar de lleno a la construcción propiamente del trabajo que decidan escoger.
