Buenas Tardes mis estimados Stemians. En esta publicación estaré tratando un tema de suma importancia para la Exploración Minera moderna, se trata de la realización de un Corte de Curva, para alcanzar diferentes objetivos propuestos por los geólogos sin la necesidad de comenzar un pozo desde la superficie.
Este corte de curva es lo que comúnmente se conoce como SideTrack, que no es más que la realización de un pozo nuevo apartir de uno ya existente, pero con otra trayectoria. En petróleo se utiliza este procedimiento principalmente para desviar el pozo de una trayectoria la cual esta obstruida, ya sea por un equipo que se perdió en pozo, o presencia de un pozo antiguo…
Partiendo de este principio la tecnología desarrollada por Devico para la perforación direccional en exploraciones mineras, utiliza este procedimiento para alcanzar múltiples objetivos a partir de un pozo de perforación. Esto significa un ahorro tanto en tiempo como en gastos operacionales enorme a la Industria Minera.
Para llevar a cabo este procedimiento se realiza un Survey o una medición del pozo ya existente, o como le decimos “Pozo Madre”. En una futura publicación tratare sobre los Surveys y su función, por ahora con esta medición podremos observar los valores de profundidad, inclinación y azimut a lo largo del pozo. Lo que nos ayuda a evaluar y controlar la dirección que este está tomando. Con estos valores podemos definir el punto exacto en la curva realizada del pozo madre, donde se dará inicio al corte de curva.

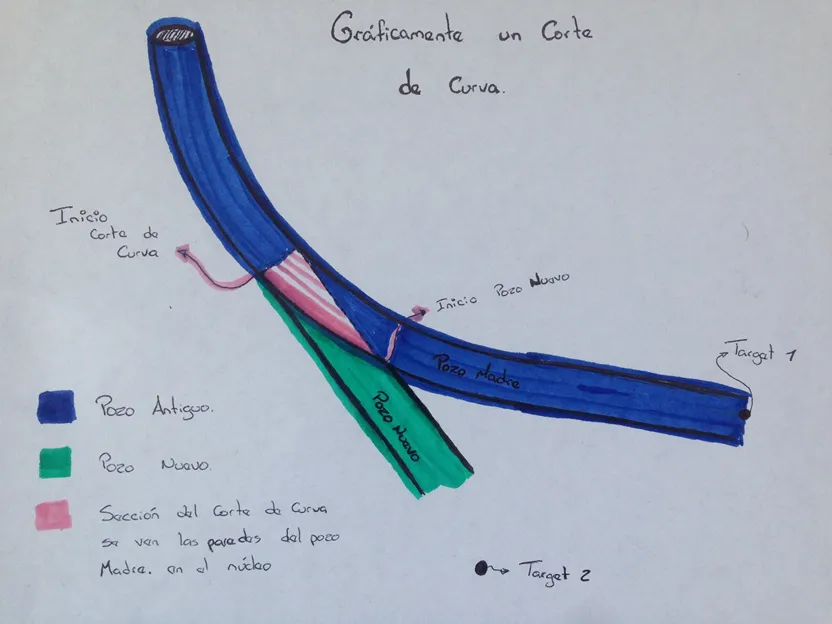

En la siguiente imagen podremos observa una representacion grafica de como queda un pozo al realizar el corte de curva para dar unicio al siguiente pozo.
Procedimiento para realizar el Corte de Curva
• Ubicar en el Survey la profundidad exacta donde se encuentran los valores de azimut e inclinación favorables, tomando en cuenta las coordenadas del siguiente objetivo.
• Utilizar una Broca nueva con una matriz superior a la dureza de la roca en esa profundidad.
• Utilizar los siguientes parámetros de perforación:
RPM: (Revolutions per minute o Revoluciones por minuto) 600 – 700 rpm. Debe ser alta RPM, así ayudar a la
broca a cortar con mayor facilidad.
ROP: (Rate of Penetration o Velocidad de Penetración) Debe ser a una velocidad muy lenta, de 1 a 2
centímetros por minuto, así se le da tiempo a la broca de desviar el pozo.
• Una vez alcanzada la profundidad de 1mt. Regresarse nuevamente y repasar el metro perforado a la misma
velocidad, esto con la intención de ampliar más la pared del hoyo, logrando crear la “Pestaña”.
• Esta pestana es el primer indicativo del exitoso corte de curva, ya que viene a representar una especie de escalón
que nos dice, que ya se está desviando hacia roca no perforada.
• Continuar con los mismos parámetros hasta encontrar “Media Luna”, es un termino llamado por la forma en que se
refleja el corte de curva en el nucleo a medida que se avanza en el corte de curva.
• Y por ultimo monitorear el nucleo cada 2 metros en espera de 100% full core o nucleo completo, el cual es el
indicativo de haber logrado cortar la curva por completo e iniciar la perforación de otro pozo, a partir de un pozo
madre.
En las siguientes imágenes podrán observar la evolución de un corte de curva a través de los núcleos.
De un pozo, se pueden obtener varios pozos nuevos. Dependerá principalmente del tamaño de la curva, ya que es en la curva donde se logra realizar el corte y poder abrirse paso a un nuevo hoyo. Existe otro método para realizar un SideTrack sin necesidad de tener una curva y es la instalación de una cuña, la cual obliga a la barrena de perforación a desviarse. En futuras publicaciones estaré comentando sobre este procedimiento.
Cabe resaltar que el ahorro para la industria minera es considerable, tomando en cuenta que para alcanzar un nuevo objetivo, no necesitas empezar la perforación desde la superficie o desde el inicio. Por lo tanto, si un corte de curva inicia a los 400mts. La empresa minera se estaría ahorrando tiempo y dinero ya que no necesita perforar nuevamente 400mts desde la superficie para llegar al punto donde se inicia el corte de curva. Si se realiza este procedimiento varias veces podrán ya imaginar la cantidad de metros que se ahorra la empresa minera por cada target que este planeado.
A pesar de que estos métodos son innovaciones existe ciertos textos que tocan este tema. Si deseas ampliar sobre esta temática les recomiendo leer estos textos:
*Manual de Perforación y Voladura de Rocas. Carlos Lopez Jimeno. 05/2014
*Sostenimiento en Minería Subterránea
